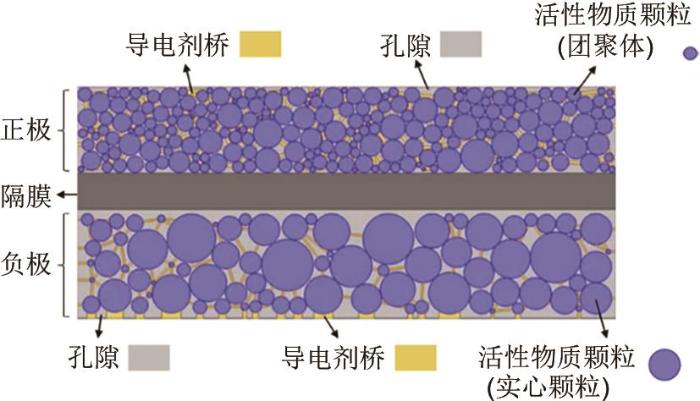

Conventional methods to test the battery materials' performance involve fabricating half/full cells and inferring material performance based on statistical results drawn from battery performance, such as energy density, rate capability, volume deformation, etc. These parameters are used to deduce material properties, including ionic/electronic conductivity, actual specific capacity, and exchange current density. However, such methods are marred by several issues. Firstly, significant errors are introduced as nonactive substances and the combined thermodynamic/kinetic processes influence individual material testing. These factors result in inaccurate and misleading performance reflections of active material. Secondly, testing the material performance on cells significantly wastes materials, energy, and time due to the far-exceeding cell capacity compared to individual particles. After comprehensively comparing different research objects for batteries, this paper proposed that direct electrochemical testing of single particles is currently the optimal approach for characterizing the kinetic performance of materials. This approach eliminated the influence of nonactive substances and pores in the porous electrode while retaining characteristics such as material defects, microstructure, etc. This paper reviewed various techniques for testing at the single-particle scale in lithium-ion batteries. In addition, a comparative analysis was conducted on aspects such as testing system, testing objects, object selectivity, lithiation state control, external stress, etc. Additionally, kinetic characterizations using contact-based and integrated single-particle microelectrodes were discussed, highlighting their effectiveness in performance characterization and parameter estimation. Finally, the paper discussed the combined use of single-particle kinetic characterization with other material characterization methods, as well as their future directions.
ZUO Anhao. Kinetic characterization of electrode materials for lithium-ion batteries via single-particle microelectrodes[J]. Energy Storage Science and Technology, 2023, 12(8): 2457-2481
Fig. 7
(a) CV curves of LMO single particles and SEM image of particles[63]; (b) Current response and diffusion coefficient distribution of LTO thin film electrode at the constant potential[67]; (c) CV curves of LFP particles and conductive agent on the surface of composite electrode[65]; (d) Local CV curves of ZrO2-coated LCO electrode[70]

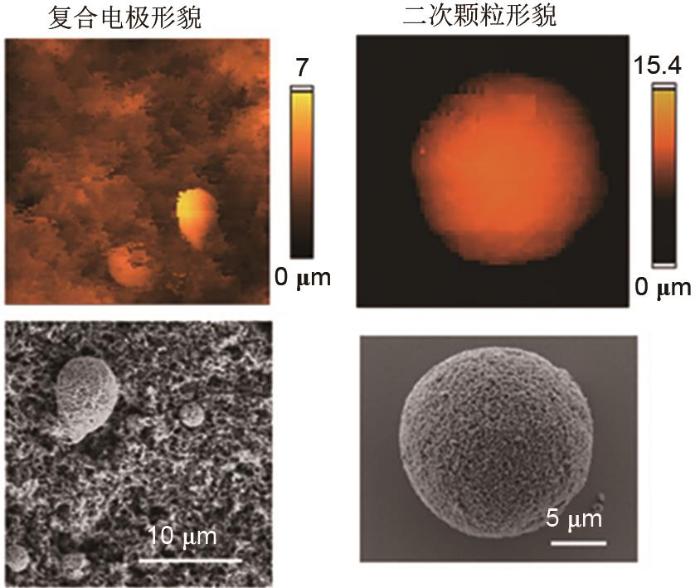

Fig. 8
(a) Surface morphology and current response of LFP composite electrode[65]; (b) Galvanostatic charging and discharging curves of a LFP single secondary particle[65]; Galvanostatic charging and discharging curves of (c) LFP single particles and (d) coin cell[68]; (e) Galvanostatic charging and discharging curves of a LMO nanoscale single particle[63]

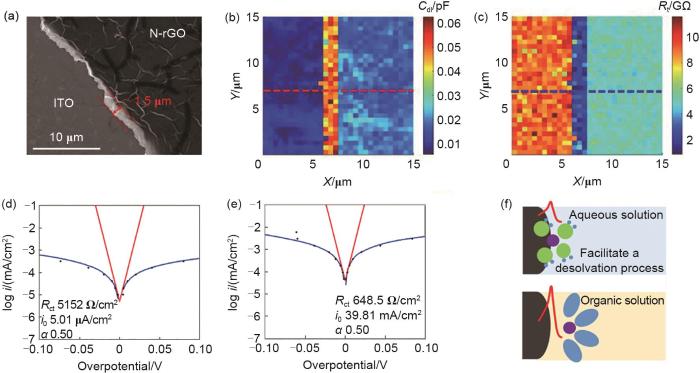

Fig. 9
(a) SEM image of nitrogen-doped reduced graphene oxide (N-rGO)/indium tin oxide (ITO) electrode surface[61]; (b) Double-layer capacitance distribution on the sample surface[61]; (c) Charge transfer resistance distribution on the sample surface[61]; Tafel curves, exchange current density, and charge transfer resistance in organic electrolyte (d) and aqueous electrolyte (e) [62]; (f) Schematic of the de-solvation process in organic and aqueous electrolyte[62]

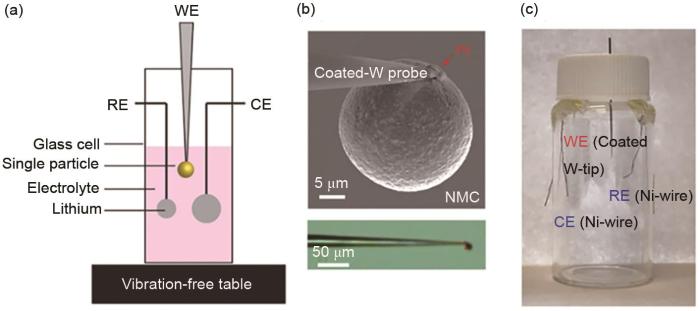

接触式单颗粒微电极的实验装置体系开放、难以控温、接触电阻不可控且有外部应力作用,这其中大部分问题能通过应用连接式单颗粒微电极予以解决。连接式单颗粒微电极指在FIB/SEM设备中通过铂、钨或碳等物质沉积将颗粒与探针尖端“焊接”到一起制成的单颗粒微电极。2013年,Miller等[101]在FIB/SEM(focused ion beam/scanning electron microscope)设备中制备了连接式单颗粒微电极,以能在真空环境下使用的离子液体为电解液,以Li4Ti5O12(LTO)为负极,在FIB/SEM腔体中构建了微型反应池[图12(a)],原位观测了LiNi0.8Co0.15Al0.05O2(NCA)单颗粒的微观结构演变,发现在循环过程中一次颗粒间出现分离现象,导致了颗粒容量衰减,如图12(b)所示。基于类似的方法,Zhou等[102]原位观测了锡颗粒在循环过程中的微结构演变和体积变化,其实验装置示意图见图12(c),单颗粒微电极SEM图见图12(d)。接着,该团队研究了锗[103-104]、氧化亚硅[105]、硅[105]、锗硒合金[104]等高能量密度负极的微观结构演变。锡、锗、氧化亚硅、硅等材料在充放电过程中体积形变均较大,说明连接式单颗粒微电极适用于大变形材料。
Fig. 12
(a) A microreactor with a integrated single-particle microelectrode operating in a FIB/SEM chamber[101]; (b) Evolution of the microstructure of an NCA single particle during cycling[101]; (c) Schematic of a microreactor used for in-situ observation of particle microstructure evolution and volume changes[102]; (d) SEM image of a tin single-particle microelectrode[102]

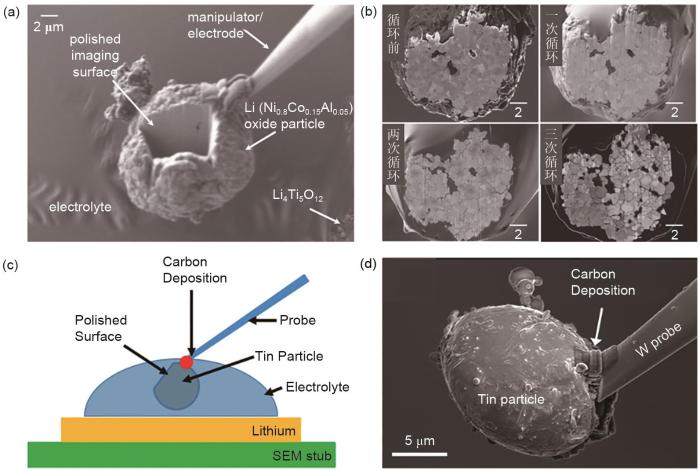

在FIB/SEM设备中开展单颗粒实验的优点是能够原位观测颗粒微观形貌的演变,然而由于FIB/SEM设备中为真空环境,测试体系受限于低蒸汽压的电解液,如离子液体。在FIB/SEM设备中制备连接式单颗粒微电极后取出,进而组装成反应池开展测试的方式能够摆脱低蒸汽压电解液的限制。简洁起见,除特殊说明,下文的连接式单颗粒微电极均指此类单颗粒微电极。2014年,Sakurai等[106]在FIB/SEM设备中通过铂沉积将LTO单颗粒连接在钨探针尖端制成连接式单颗粒微电极,制备过程如图13(a)所示。以该微电极为工作电极,锂金属为对电极,1 mol/L LiN(SO2CF3)2(EC∶PC=1∶1)为电解液,测试了LTO单颗粒的脱锂过程倍率性能。该团队[107-108]将LTO单颗粒微电极安装到了三电极反应池中,对电极和参比电极均为锂金属,如图13(b)所示。在手套箱中测试了10~40 ℃下的倍率性能和循环性能,见图13(c)~(d)。结果表明,LTO单颗粒的脱锂过程快于嵌锂过程;当脱锂倍率达到1000 C时,容量保持率仍大于80%;30 C充放电循环5000圈后容量保持率为96.4%。以上结果体现了LTO材料颗粒优异的电化学性能。该团队[109]还采用类似方法表征了负极材料TiNb2O7单颗粒的脱嵌锂属性。2022年,Fang等[110-111]基于连接式单颗粒微电极研究了大变形材料氧化亚硅SiO x 单颗粒的倍率性能、阻抗特性以及体积形变,其实验装置如图13(e)所示。值得注意的是,由于密封严格,该电化学测试过程从手套箱中转移到了室内,提高了实验的灵活度。

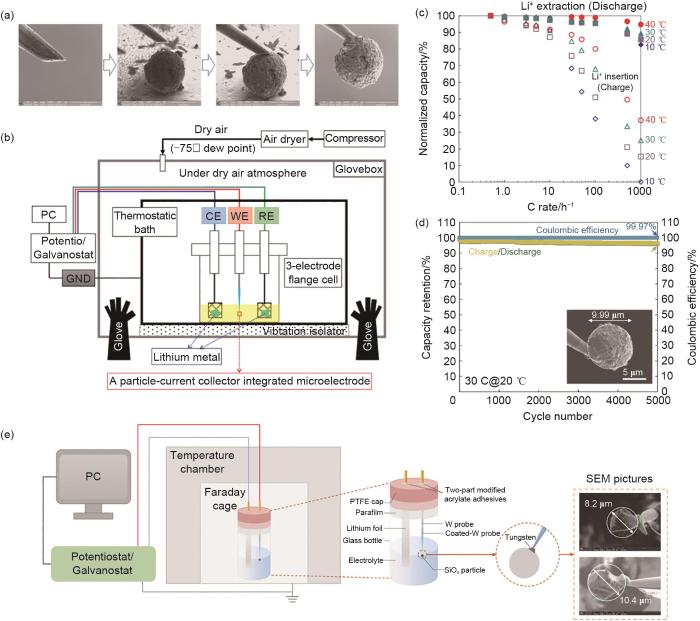

图13
(a) 连接式单颗粒微电极的制备过程[106];(b) LTO单颗粒微电极电化学测试系统[108];(c) LTO单颗粒在不同温度下的倍率性能[108];(d) LTO单颗粒的循环容量保持率[108];(e) SiO x 单颗粒微电极电化学测试系统[111]
Fig. 13
(a) The fabrication process of integrated single-particle microelectrodes[106]; (b) Electrochemical testing system of a LTO single-particle microelectrode[108]; (c) Rate performance of LTO single-particle microelectrodes at different temperatures[108]; (d) Capacity retention of LTO single-particle microelectrodes during cycling[108]; (e) Electrochemical testing system of a SiO x single-particle microelectrode[111]
Fig. 14
(a) Schematic of the reaction chamber with a integrated single-particle microelectrode[112]; (b) SEM and optical micrographs of a integrated single-particle microelectrode[112]; (c) Photograph of the reaction chamber with a integrated single-particle microelectrode[113]
作为下一代高能量密度负极材料,SiO x 和Si的理论容量分别为2615 mAh/g和4200 mAh/g,然而两者的体积膨胀率很大,分别为160%和300%[115]。与之相比,石墨仅为12%。应用接触式单颗粒微电极开展SiO x 和Si等大变形材料测试时,颗粒体积膨胀容易导致颗粒与集流体接触不稳定,进而出现颗粒循环容量衰减过快现象[28],如图15(a)所示。Kanamura等[28]针对大变形材料提出夹持式单颗粒微电极方法(tweezers-type of micro current collector),以稳定颗粒与集流体间的电接触[28],得到了Si单颗粒稳定的充放电曲线,如图15(b)所示。然而,该方法的操作难度较高,夹子施加的外部应力也有可能影响单颗粒的体积变化。
Fig. 15

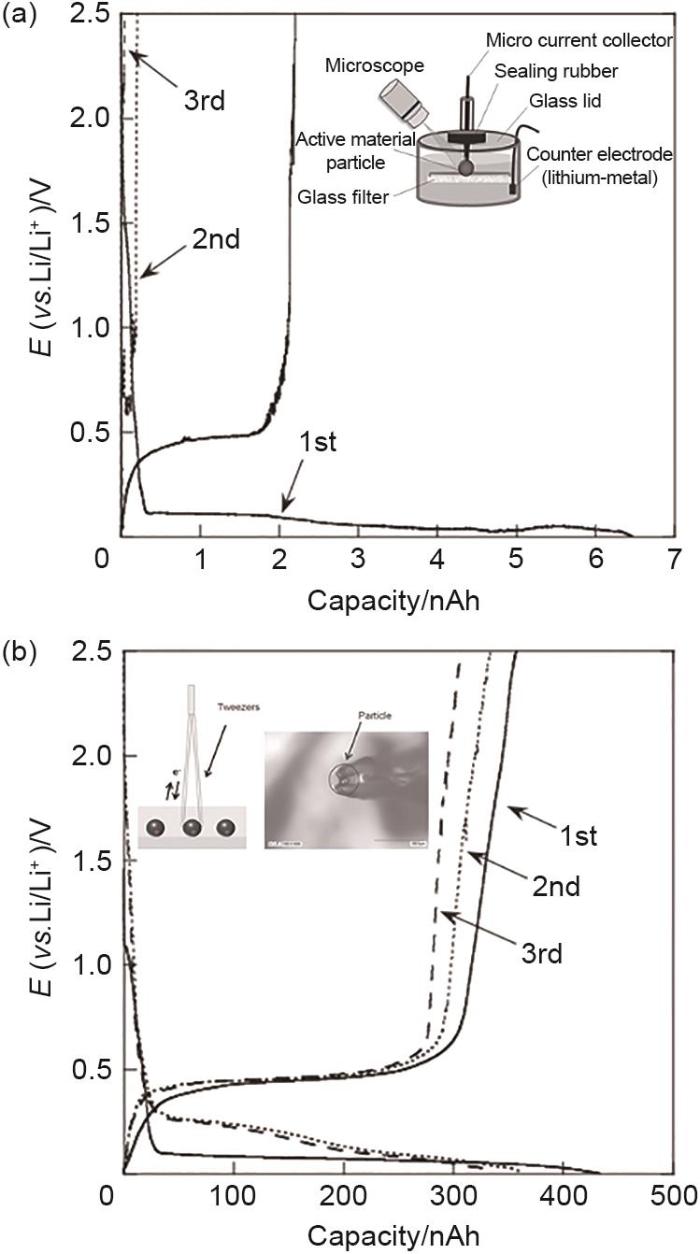

Charging and discharging curves of (a) a Si particle obtained using a contact-based single-particle microelectrode and (b) a tweezers-type of micro current collector[28]

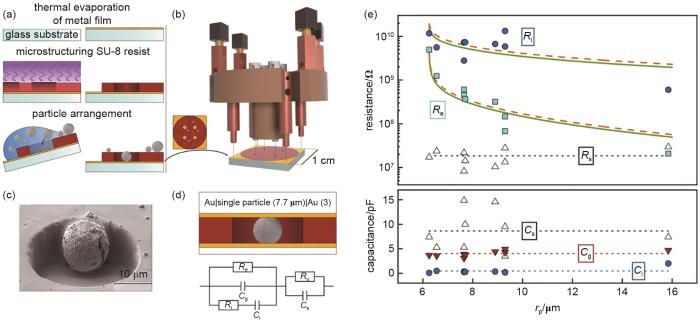

Fig. 16
(a) The fabricating process of pit-style single-particle microelectrodes[116]; (b) Schematic of the specially designed cell[116]; (c) SEM image of the pit-style single-particle microelectrode[116]; (d) Schematic of the ion-blocking electrode and its equivalent circuit model[116]; (e) Relationship between resistance, capacitance, and particle size fitted based on the equivalent circuit model[116]

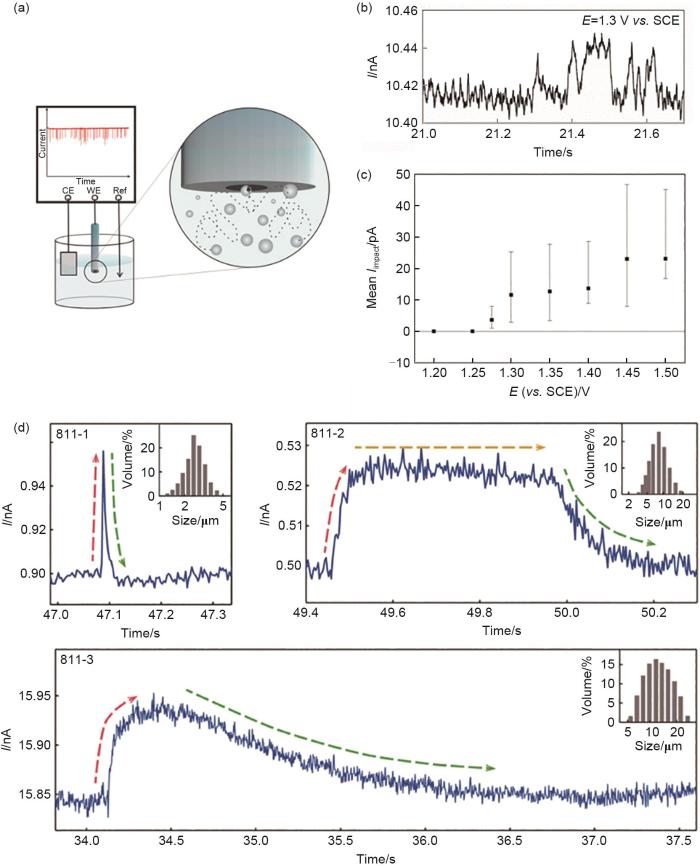

Fig. 17
(a) Schematic of the working principle of nano-impact method[124]; (b) Current-time curve during particle collision[119]; (c) Average collision current at different applying potentials[119]; (d) Oxidation current signals of NCM811 particles with different sizes[122]
Fig. 18

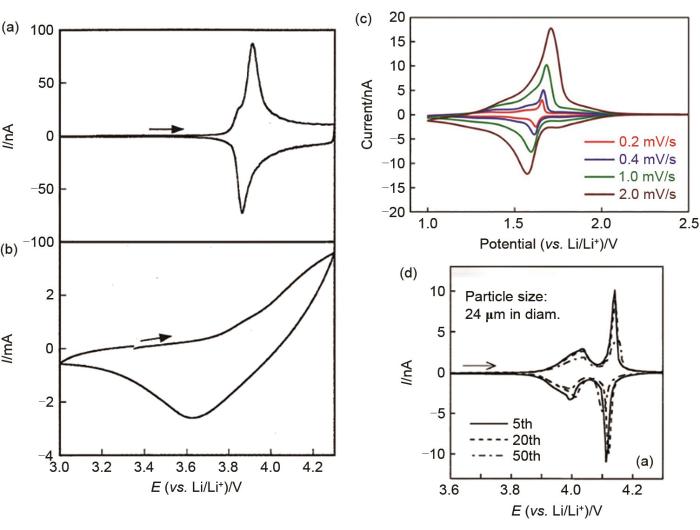

CV curves of LiCo0.8Mn0.2O2 single-particle electrode (a) and composite electrode (b) [85]; (c) CV curves of TiNb2O7 single particles at different scan rates[109]; (d) Cyclic CV curves of LMO single particles[126]
Fig. 21
(a) Capacity retention of LCO single particles during 100 cycles based on the contact-based single particle microelectrode[28]; (b) Capacity retention of LTO single particles during 5000 cycles based on the integrated single particle microelectrode[108]
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述。该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒。首先,处理特定问题需要考虑更复杂的物理图景。例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应。此外,对于一些材料,还需要考虑多物理场对电化学过程的影响。例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用。因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139]。对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140]。其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料。
形貌表征方面,Dokko等[99]借助接触式单颗粒微电极设备中的光学显微镜,观察到了LiNiO2单颗粒充电至4.2 V以上的颗粒破碎现象,并推断该现象与相转变导致的内部机械应力有关。Fang等[110]基于连接式单颗粒微电极并借助外置光学显微镜非原位拍摄了两个SiO x 单颗粒在不同嵌锂量的光学照片,并据此计算颗粒膨胀率分别为146%和167%,接近材料理论膨胀率160%,其中一个颗粒的结果如图22所示。受限于光波的波长范围,光学显微镜的分辨率有限,一般难以观察0.2 μm以下的细微结构。提高显微镜分辨率需要选用波长更短的源,如扫描电子显微镜、透射电子显微镜、扫描透射X射线成像等技术。FIB/SEM设备中开展单颗粒实验的方案及典型结果已在1.2.2部分介绍,在此不再赘述。需要强调的是,扫描电子显微镜、透射电子显微镜等技术需要真空环境,使得电解液的选择受限。解决该问题需要发展可以在真空环境下使用的原位反应腔体。
Fig. 23
(a) Schematic of a spectroelectrochemical cell for in situ Raman scattering spectroscopy of single particle microelectrodes[144]; Evolution of phase fractions during charge and discharge of single LMO polycrystalline particles (b)[144], single graphite flakes (c)[145], and single LMO crystalline particles (d)[146]
SCHLEUSSNER C F, ROGELJ J, SCHAEFFER M, et al. Science and policy characteristics of the Paris Agreement temperature goal[J]. Nature Climate Change, 2016, 6(9): 827-835.
XU G Y, SCHWARZ P, YANG H L. Adjusting energy consumption structure to achieve China's CO2 emissions peak[J]. Renewable and Sustainable Energy Reviews, 2020, 122: doi: 10.1016/j.rser. 2020.109737.
ZHANG H, FAN Q H, LIU S, et al. Hierarchical energy management strategy for plug-in hybrid electric powertrain integrated with dual-mode combustion engine[J]. Applied Energy, 2021, 304: doi: 10.1016/j.apenergy.2021.117869.
LI Z, ZUO A H, MO Z B, et al. Demonstrating stability within parallel connection as a basis for building large-scale battery systems[J]. Cell Reports Physical Science, 2022, 3(12): doi: 10. 1016/j.xcrp.2022.101154.
LAWDER M T, SUTHAR B, NORTHROP P W C, et al. Battery energy storage system (BESS) and battery management system (BMS) for grid-scale applications[J]. Proceedings of the IEEE, 2014, 102(6): 1014-1030.
LIU X, XU G L, KOLLURU V S C, et al. Origin and regulation of oxygen redox instability in high-voltage battery cathodes[J]. Nature Energy, 2022, 7(9): 808-817.
PARK G T, NAMKOONG B, KIM S B, et al. Introducing high-valence elements into cobalt-free layered cathodes for practical lithium-ion batteries[J]. Nature Energy, 2022, 7(10): 946-954.
KUANG Y D, CHEN C J, KIRSCH D, et al. Thick electrode batteries: Principles, opportunities, and challenges[J]. Advanced Energy Materials, 2019, 9(33): doi: 10.1002/aenm.201901457.
ZUO A H, FANG R Q, LI Z. Influence of electrode structure parameters on monomer energy and power of lithium ion battery[J]. Energy Storage Science and Technology, 2021, 10(2): 470-482.
ZHAO R, LIU J, GU J J. The effects of electrode thickness on the electrochemical and thermal characteristics of lithium ion battery[J]. Applied Energy, 2015, 139: 220-229.
DOYLE M, FULLER T F, NEWMAN J. Modeling of galvanostatic charge and discharge of the lithium/polymer/insertion cell[J]. Journal of the Electrochemical Society, 1993, 140(6): 1526-1533.
FANG R Q, GE H, WANG Z H, et al. A two-dimensional heterogeneous model of lithium-ion battery and application on designing electrode with non-uniform porosity[J]. Journal of the Electrochemical Society, 2020, 167(13): doi: 10.1149/1945-7111/abb83a.
KUO J J, KANG S D, CHUEH W C. Contact resistance of carbon-Lix (Ni, Mn, co)O2 interfaces[J]. Advanced Energy Materials, 2022, 12(31): doi: 10.1002/aenm.202201114.
HEUBNER C, NICKOL A, SEEBA J, et al. Understanding thickness and porosity effects on the electrochemical performance of LiNi0.6Co0.2Mn0.2O2-based cathodes for high energy Li-ion batteries[J]. Journal of Power Sources, 2019, 419: 119-126.
HEUBNER C, SCHNEIDER M, MICHAELIS A. Diffusion-limited C-rate: A fundamental principle quantifying the intrinsic limits of Li-ion batteries[J]. Advanced Energy Materials, 2020, 10(2): doi: 10.1002/aenm.201902523.
WU J, ZHANG X, JU Z, et al. From fundamental understanding to engineering design of high-performance thick electrodes for scalable energy-storage systems[J]. Advanced Materials, 2021, 33(26): doi: 10.1002/adma.202101275.
DOKKO K, NAKATA N, KANAMURA K. High rate discharge capability of single particle electrode of LiCoO2[J]. Journal of Power Sources, 2009, 189(1): 783-785.
ZUO A H, FANG R Q, WU Z X, et al. Diffusion-limited C-rate: A criterion of rate performance for lithium-ion batteries[J]. Journal of Energy Storage, 2022, 56: doi: 10.1016/j.est.2022.105920.
MA Y T, LI L, QIAN J, et al. Materials and structure engineering by magnetron sputtering for advanced lithium batteries[J]. Energy Storage Materials, 2021, 39: 203-224.
RHO Y H, KANAMURA K. Li+ ion diffusion in Li4Ti5O12 thin film electrode prepared by PVP sol-gel method[J]. Journal of Solid State Chemistry, 2004, 177(6): 2094-2100.
YOON Y, PARK C, KIM J, et al. Lattice orientation control of lithium cobalt oxide cathode film for all-solid-state thin film batteries[J]. Journal of Power Sources, 2013, 226: 186-190.
BOHNE L, PIRK T, JAEGERMANN W. Investigations on the influence of the substrate on the crystal structure of sputtered LiCoO2[J]. Journal of Solid State Electrochemistry, 2013, 17(8): 2095-2099.
KANAMURA K, YAMADA Y, ANNAKA K, et al. Electrochemical evaluation of active materials for lithium ion batteries by one (single) particle measurement[J]. Electrochemistry, 2016, 84(10): 759-765.
GRUET D, DELOBEL B, SICSIC D, et al. Electrochemical behavior of pure graphite studied with a powder microelectrode[J]. Electrochemistry Communications, 2018, 95: 23-27.
COME J, TABERNA P L, HAMELET S, et al. Electrochemical kinetic study of LiFePO4 using cavity microelectrode[J]. Journal of the Electrochemical Society, 2011, 158(10): doi: 10.1149/1.3619791.
ZHAO X F, ZHANG D, REN X M, et al. Quasi-random assembled single particle electrode and instinct electrochemical performance of LiFePO4 in wide temperature scope[J]. Journal of Electroanalytical Chemistry, 2014, 712: 113-118.
YAN K, CHEN S, MENG F W, et al. Application of ultramicroelectrode/microelectrode in fields of energy materials[J]. Chinese Science Bulletin, 2014, 59(28/29): 2851-2860.
YU X Q, WANG Q, ZHOU Y N, et al. High rate delithiation behaviour of LiFePO4 studied by quick X-ray absorption spectroscopy[J]. Chemical Communications, 2012, 48(94): 11537-11539.
MORIMOTO T, NAGAI M, MINOWA Y, et al. Microscopic ion migration in solid electrolytes revealed by terahertz time-domain spectroscopy[J]. Nature Communications, 2019, 10: 2662.
MERRYWEATHER A J, SCHNEDERMANN C, JACQUET Q, et al. Operando optical tracking of single-particle ion dynamics in batteries[J]. Nature, 2021, 594(7864): 522-528.
NOLAN A M, ZHU Y Z, HE X F, et al. Computation-accelerated design of materials and interfaces for all-solid-state lithium-ion batteries[J]. Joule, 2018, 2(10): 2016-2046.
LOMBARDO T, DUQUESNOY M, EI-BOUYSIDY H, et al. Artificial Intelligence Applied to Battery Research: Hype or Reality?[J]. Chemical Reviews, 2021: doi: 10.1021/acs.chemrev.1c00108.
ZHANG R, WANG C Y, GE M Y, et al. Accelerated degradation in a quasi-single-crystalline layered oxide cathode for lithium-ion batteries caused by residual grain boundaries[J]. Nano Letters, 2022, 22(9): 3818-3824.
CLAUSMEYER J, MASA J, VENTOSA E, et al. Nanoelectrodes reveal the electrochemistry of single nickelhydroxide nanoparticles[J]. Chemical Communications, 2016, 52(11): 2408-2411.
REN Y Y, LIU L M, WANG Z, et al. Fabrication of single-particle microelectrodes and their electrochemical properties[J]. ACS Applied Materials & Interfaces, 2022, 14(18): 20981-20987.
KWAK J, BARD A J. Scanning electrochemical microscopy. Theory of the feedback mode[J]. Analytical Chemistry, 1989, 61(11): 1221-1227.
KWAK J, BARD A J. Scanning electrochemical microscopy. apparatus and two-dimensional scans of conductive and insulating substrates[J]. Analytical Chemistry, 1989, 61(17): 1794-1799.
SANTANA J J, IZQUIERDO J, SOUTO R M. Uses of scanning electrochemical microscopy (SECM) for the characterization with spatial and chemical resolution of thin surface layers and coating systems applied on metals: A review[J]. Coatings, 2022, 12(5): 637.
XIA D H, WANG J Q, WU Z, et al. Sensing corrosion within an artificial defect in organic coating using SECM[J]. Sensors and Actuators B: Chemical, 2019, 280: 235-242.
PREET A, LIN T E. A review: Scanning electrochemical microscopy (SECM) for visualizing the real-time local catalytic activity[J]. Catalysts, 2021, 11(5): 594.
RYU C H, NAM Y, AHN H S. Modern applications of scanning electrochemical microscopy in the analysis of electrocatalytic surface reactions[J]. Chinese Journal of Catalysis, 2022, 43(1): 59-70.
BONDARENKO A, LIN T E, STUPAR P, et al. Fixation and permeabilization approaches for scanning electrochemical microscopy of living cells[J]. Analytical Chemistry, 2016, 88(23): 11436-11443.
BÜLTER H, PETERS F, SCHWENZEL J, et al. Spatiotemporal changes of the solid electrolyte interphase in lithium-ion batteries detected by scanning electrochemical microscopy[J]. Angewandte Chemie International Edition, 2014, 53(39): 10531-10535.
KUMATANI A, MATSUE T. Recent advances in scanning electrochemical microscopic analysis and visualization on lithium-ion battery electrodes[J]. Current Opinion in Electrochemistry, 2020, 22: 228-233.
EBEJER N, GÜELL A G, LAI S C S, et al. Scanning electrochemical cell microscopy: A versatile technique for nanoscale electrochemistry and functional imaging[J]. Annual Review of Analytical Chemistry, 2013, 6: 329-351.
EBEJER N, SCHNIPPERING M, COLBURN A W, et al. Localized high resolution electrochemistry and multifunctional imaging: Scanning electrochemical cell microscopy[J]. Analytical Chemistry, 2010, 82(22): 9141-9145.
TAO B L, MCPHERSON I J, DAVIDDI E, et al. Multiscale electrochemistry of lithium manganese oxide (LiMn2O4): From single particles to ensembles and degrees of electrolyte wetting[J]. ACS Sustainable Chemistry & Engineering, 2023, 11(4): 1459-1471.
CHENG L, JIN R, JIANG D C, et al. Scanning electrochemical cell microscopy platform with local electrochemical impedance spectroscopy[J]. Analytical Chemistry, 2021, 93(49): 16401-16408.
YAMAMOTO T, ANDO T, KAWABE Y, et al. Characterization of the depth of discharge-dependent charge transfer resistance of a single LiFePO4 particle[J]. Analytical Chemistry, 2021, 93(43): 14448-14453.
TAO B L, YULE L C, DAVIDDI E, et al. Correlative electrochemical microscopy of Li-ion (de) intercalation at a series of individual LiMn2O4 particles[J]. Angewandte Chemie, 2019, 131(14): 4654-4659.
KUMATANI A, TAKAHASHI Y, MIURA C, et al. Scanning electrochemical cell microscopy for visualization and local electrochemical activities of lithium-ion (de) intercalation process in lithium-ion batteries electrodes[J]. Surface and Interface Analysis, 2019, 51(1): 27-30.
TAKAHASHI Y, KUMATANI A, MUNAKATA H, et al. Nanoscale visualization of redox activity at lithium-ion battery cathodes[J]. Nature Communications, 2014, 5: 5450.
MARTÍN-YERGA D, KANG M, UNWIN P R. Scanning electrochemical cell microscopy in a glovebox: Structure-activity correlations in the early stages of solid-electrolyte interphase formation on graphite[J]. ChemElectroChem, 2021, 8(22): 4240-4251.
TAKAHASHI Y, YAMASHITA T, TAKAMATSU D, et al. Nanoscale kinetic imaging of lithium ion secondary battery materials using scanning electrochemical cell microscopy[J]. Chemical Communications, 2020, 56(65): 9324-9327.
SNOWDEN M E, DAYEH M, PAYNE N A, et al. Measurement on isolated lithium iron phosphate particles reveals heterogeneity in material properties distribution[J]. Journal of Power Sources, 2016, 325: 682-689.
DAYEH M, ZAMANZAD GHAVIDEL D M R, MAUZEROLL D J, et al. Micropipette contact method to investigate high-energy cathode materials by using an ionic liquid[J]. ChemElectroChem, 2019, 6(1): 195-201.
INOMATA H, TAKAHASHI Y, TAKAMATSU D, et al. Visualization of inhomogeneous current distribution on ZrO2-coated LiCoO2 thin-film electrodes using scanning electrochemical cell microscopy[J]. Chemical Communications, 2019, 55(4): 545-548.
BENTLEY C L, KANG M, UNWIN P R. Nanoscale structure dynamics within electrocatalytic materials[J]. Journal of the American Chemical Society, 2017, 139(46): 16813-16821.
BENTLEY C L, PERRY D, UNWIN P R. Stability and placement of Ag/AgCl quasi-reference counter electrodes in confined electrochemical cells[J]. Analytical Chemistry, 2018, 90(12): 7700-7707.
WAHAB O J, KANG M, UNWIN P R. Scanning electrochemical cell microscopy: A natural technique for single entity electrochemistry[J]. Current Opinion in Electrochemistry, 2020, 22: 120-128.
BENTLEY C L, KANG M, UNWIN P R. Scanning electrochemical cell microscopy: New perspectives on electrode processes in action[J]. Current Opinion in Electrochemistry, 2017, 6(1): 23-30.
BURSELL M, BJÖRNBOM P. A method for studying microelectrodes by means of micromanipulators as applied to carbon agglomerates from oxygen reduction electrode catalyst[J]. Journal of the Electrochemical Society, 1990, 137(1): 363-364.
UCHIDA I, FUJIYOSHI H, WAKI S. Microvoltammetric studies on single particles of battery active materials[J]. Journal of Power Sources, 1997, 68(1): 139-144.
WAKI S, DOKKO K, MATSUE T, et al. Microvoltammetric studies on single particle voltammetry of LiNiO2 and LiCoO2. In situ observation of particle splitting during Li-ion extraction/insertion[J]. Denki Kagaku Oyobi Kogyo Butsuri Kagaku, 1997, 65(11): 954-962.
DOKKO K, HORIKOSHI S, ITOH T, et al. Microvoltammetry for cathode materials at elevated temperatures: Electrochemical stability of single particles[J]. Journal of Power Sources, 2000, 90(1): 109-115.
DOKKO K, MOHAMEDI M, UMEDA M, et al. Kinetic study of Li-ion extraction and insertion at LiMn2O4 single particle electrodes using potential step and impedance methods[J]. Journal of the Electrochemical Society, 2003, 150(4): doi: 10.1149/1.1556596.
DOKKO K, NISHIZAWA M, UCHIDA I. High resolution cyclic voltammograms of LiMn2-xNixO4 with a microelectrode technique[J]. Denki Kagaku Oyobi Kogyo Butsuri Kagaku, 1998, 66(12): 1188-1193.
MUNAKATA H, TAKEMURA B, SAITO T, et al. Evaluation of real performance of LiFePO4 by using single particle technique[J]. Journal of Power Sources, 2012, 217: 444-448.
ANDO K, YAMADA Y, NISHIKAWA K, et al. Degradation analysis of LiNi0.8Co0.15Al0.05O2 for cathode material of lithium-ion battery using single-particle measurement[J]. ACS Applied Energy Materials, 2018, 1(9): 4536-4544.
KIM J S, LIM S, MUNAKATA H, et al. Understanding the relationship of electrochemical properties and structure of microstructure-controlled core shell gradient type Ni-rich cathode material by single particle measurement[J]. Electrochimica Acta, 2021, 390: doi: 10.1016/j.electacta.2021.138813.
WAKI S, DOKKO K, ITOH T, et al. High-Speed voltammetry of Mn-doped LiCoO2 using a microelectrode technique[J]. Journal of Solid State Electrochemistry, 2000, 4(4): 205-209.
TAKAHASHI Y, KIJIMA N, DOKKO K, et al. Structure and electron density analysis of electrochemically and chemically delithiated LiCoO2 single crystals[J]. Journal of Solid State Chemistry, 2007, 180(1): 313-321.
DOKKO K, NISHIZAWA M, MOHAMEDI M, et al. Electrochemical studies of Li-ion extraction and insertion of LiMn2O4 single crystal[J]. Electrochemical and Solid-State Letters, 2001, 4(9): doi: 10.1149/1.1389875.
NISHIZAWA M. Measurements of chemical diffusion coefficient of lithium ion in graphitized mesocarbon microbeads using a microelectrode[J]. Electrochemical and Solid-State Letters, 1999, 1(1): 10.
UMEDA M, DOKKO K, FUJITA Y, et al. Electrochemical impedance study of Li-ion insertion into mesocarbon microbead single particle electrode[J]. Electrochimica Acta, 2001, 47(6): 885-890.
DOKKO K, NAKATA N, SUZUKI Y, et al. High-rate lithium deintercalation from lithiated graphite single-particle electrode[J]. The Journal of Physical Chemistry C, 2010, 114(18): 8646-8650.
DOKKO K, FUJITA Y, MOHAMEDI M, et al. Electrochemical impedance study of Li-ion insertion into mesocarbon microbead single particle electrode[J]. Electrochimica Acta, 2001, 47(6): 933-938.
FUKUI H, NAKATA N, DOKKO K, et al. Lithiation and delithiation of silicon oxycarbide single particles with a unique microstructure[J]. ACS Applied Materials & Interfaces, 2011, 3(7): 2318-2322.
WANG F Q, WEI Y M, SU Y Z, et al. Fast and accurate evaluation of LiFePO4 cathode materials by single particle microelectrode[J]. Journal of Electrochemistry, 2015, 21(6): 566-571.
WEI Y M. Intrinsic kinetic properties of ternary material for lithium ion batteries assessed by single particle microelectrode[J]. Journal of Electrochemistry, 2018, 24(1): 81-88.
HUANG Y H, WANG F M, HUANG T T, et al. Micro-electrode linked cyclic voltammetry study reveals ultra-fast discharge and high ionic transfer behavior of LiFePO4[J]. International Journal of Electrochemical Science, 2012, 7(2): 1205-1213.
DOKKO K, MOHAMEDI M, FUJITA Y, et al. Kinetic characterization of single particles of LiCoO2 by AC impedance and potential step methods[J]. Journal of the Electrochemical Society, 2001, 148(5): doi: 10.1149/1.1359197.
KOZAWA T, NISHIKAWA K. Macroporous Mn3O4 microspheres as a conversion-type anode material morphology for Li-ion batteries[J]. Journal of Solid State Electrochemistry, 2020, 24(6): 1283-1290.
DOKKO K. In situ observation of LiNiO2 single-particle fracture during Li-ion extraction and insertion[J]. Electrochemical and Solid-State Letters, 1999, 3(3): 125.
NISHIZAWA M, UCHIDA I. Microelectrode-based characterization systems for advanced materials in battery and sensor applications[J]. Electrochimica Acta, 1999, 44(21/22): 3629-3637.
MILLER D J, PROFF C, WEN J G, et al. Observation of microstructural evolution in Li battery cathode oxide particles by in situ electron microscopy[J]. Advanced Energy Materials, 2013, 3(8): 1098-1103.
ZHOU X W, LI T Y, CUI Y, et al. In situ focused ion beam scanning electron microscope study of microstructural evolution of single tin particle anode for Li-ion batteries[J]. ACS Applied Materials & Interfaces, 2019, 11(2): 1733-1738.
ZHOU X W, LI T Y, CUI Y, et al. In situ focused ion beam-scanning electron microscope study of crack and nanopore formation in germanium particle during (de) lithiation[J]. ACS Applied Energy Materials, 2019, 2(4): 2441-2446.
ZHOU X W, LI T Y, CUI Y, et al. In situ and operando morphology study of germanium-selenium alloy anode for lithium-ion batteries[J]. ACS Applied Energy Materials, 2020, 3(7): 6115-6120.
LU W Q, ZHOU X W, LIU Y Z, et al. Crack-free silicon monoxide as anodes for lithium-ion batteries[J]. ACS Applied Materials & Interfaces, 2020, 12(51): 57141-57145.
SAKURAI Y, KAWASHIRI S, SUETOME H, et al. Single particle measurement of battery electrode materials by the particle/current collector integrated microelectrode[Z]. 65th Annual Meeting of the International Society of Electrochemistry, 2014
SAKURAI Y, KAWASHIRI S, UTAGAWA M, et al. Electrochemical characterization of Li4Ti5O12 by single particle measurements using a particle-current collector integrated microelectrode[C]. The Electrochemical Societ, 2015
TOJO T, KAWASHIRI S, TSUDA T, et al. Electrochemical performance of single Li4Ti5O12 particle for lithium ion battery anode[J]. Journal of Electroanalytical Chemistry, 2019, 836: 24-29.
INADA R, KUMASAKA R, INABE S, et al. Li+ insertion/extraction properties for TiNb2O7 single particle characterized by a particle-current collector integrated microelectrode[J]. Journal of the Electrochemical Society, 2018, 166(3): doi: 10.1149/2.0241903jes.
FANG R Q, ZUO A H, LI Z. The fabrication of SiOx single particle electrode and its electrochemo-mechanical study[J]. Journal of Power Sources, 2022, 549: doi: 10.1016/j.jpowsour.2022.232146.
FANG R Q, ZUO A H, LI Z. Characterization of electrochemical kinetics of SiOx using single-particle electrode technique: An impedance study[J]. Electrochemistry Communications, 2022, 140: doi: 10.1016/j.elecom.2022.107342.
TSAI P C, WEN B H, WOLFMAN M, et al. Single-particle measurements of electrochemical kinetics in NMC and NCA cathodes for Li-ion batteries[J]. Energy & Environmental Science, 2018, 11(4): 860-871.
WEN B H, DENG Z, TSAI P C, et al. Ultrafast ion transport at a cathode-electrolyte interface and its strong dependence on salt solvation[J]. Nature Energy, 2020, 5(8): 578-586.
LI X, LI N, ZHANG K L, et al. Correlating electrochemical kinetic parameters of single LiNi1/3Mn1/3Co1/3O2 particles with the performance of corresponding porous electrodes[J]. Angewandte Chemie, 2022, 134(34): doi: 10.1002/ange.202205394.
BURKHARDT S, FRIEDRICH M S, ECKHARDT J K, et al. Charge transport in single NCM cathode active material particles for lithium-ion batteries studied under well-defined contact conditions[J]. ACS Energy Letters, 2019, 4(9): 2117-2123.
ZAMPARDI G, BATCHELOR-MCAULEY C, KÄTELHÖN E, et al. Lithium-ion-transfer kinetics of single LiMn2O4 particles[J]. Angewandte Chemie International Edition, 2017, 56(2): 641-644.
XU W, ZHOU Y G, JI X B. Lithium-ion-transfer kinetics of single LiFePO4 particles[J]. The Journal of Physical Chemistry Letters, 2018, 9(17): 4976-4980.
ZHU Y J, WANG C S. Galvanostatic intermittent titration technique for phase-transformation electrodes[J]. The Journal of Physical Chemistry C, 2010, 114(6): 2830-2841.
XU W, ZHOU Y G, CHEN J, et al. Single LiNi0.8Mn0.1Co0.1O2 particle electrochemistry of collision[J]. Journal of Power Sources, 2021, 506: doi: 10.1016/j.jpowsour.2021.230228.
LÖFFLER T, CLAUSMEYER J, WILDE P, et al. Single entity electrochemistry for the elucidation of lithiation kinetics of TiO2 particles in non-aqueous batteries[J]. Nano Energy, 2019, 57: 827-834.
EDGAR V. Why nanoelectrochemistry is necessary in battery research?[J]. Current Opinion in Electrochemistry, 2020, 25: doi: 10.1016/j.coelec.2020.09.002.
ZAMPARDI G, SOKOLOV S V, BATCHELOR-MCAULEY C, et al. Potassium (De-) insertion processes in prussian blue particles: Ensemble versus single nanoparticle behaviour[J]. Chemistry-A European Journal, 2017, 23(57): 14338-14344.
DOKKO K, HORIKOSHI S, ITOH T, et al. Rapid evaluation of charge/discharge properties for lithium manganese oxide particles at elevated temperatures[J]. Journal of Solid State Electrochemistry, 2002, 6(3): 188-193.
UMIROV N, YAMADA Y, MUNAKATA H, et al. Analysis of intrinsic properties of Li4Ti5O12 using single-particle technique[J]. Journal of Electroanalytical Chemistry, 2019, 855: doi: 10.1016/j.jelechem.2019.113514.
SHAJU K M, SUBBA RAO G V, CHOWDARI B V R. Electrochemical kinetic studies of Li-ion in O2-Structured Li2/3(Ni1/3Mn2/3)O2 and Li(2/3)+x(Ni1/3Mn2/3)O2 by EIS and GITT[J]. Journal of the Electrochemical Society, 2003, 150(1): doi: 10.1149/1.1521754.
YANG S Y, WANG X Y, YANG X K, et al. Determination of the chemical diffusion coefficient of lithium ions in spherical Li[Ni0.5Mn0.3Co0.2]O2[J]. Electrochimica Acta, 2012, 66: 88-93.
BAI Y S, WANG X Y, ZHANG X Y, et al. The kinetics of Li-ion deintercalation in the Li-rich layered Li1.12[Ni0.5Co0.2Mn0.3]0.89O2 studied by electrochemical impedance spectroscopy and galvanostatic intermittent titration technique[J]. Electrochimica Acta, 2013, 109: 355-364.
LIM S, KIM J H, YAMADA Y, et al. Improvement of rate capability by graphite foam anode for Li secondary batteries[J]. Journal of Power Sources, 2017, 355: 164-170.
CHAE J E, ANNAKA K, HONG K, et al. Electrochemical characterization of phosphorous-doped soft carbon using single particle for lithium battery anode[J]. Electrochimica Acta, 2014, 130: 60-65.
REINOLD L M, YAMADA Y, GRACZYK-ZAJAC M, et al. The influence of the pyrolysis temperature on the electrochemical behavior of carbon-rich SiCN polymer-derived ceramics as anode materials in lithium-ion batteries[J]. Journal of Power Sources, 2015, 282: 409-415.
YAMADA Y, NODA Y, MUNAKATA H, et al. Investigation of carbon-coating effect on the electrochemical performance of LiCoPO4 single particle[J]. Electrochemistry, 2018, 86(3): 145-151.
GOTO Y, NAKANISHI S, NAKAI Y, et al. The crystal structure and electrical/thermal transport properties of Li1-xSn2+xP2 and its performance as a Li-ion battery anode material[J]. Journal of Materials Chemistry A, 2021, 9(11): 7034-7041.
WANG F Q, JIANG Y, LIN S L, et al. High-voltage performance of LiCoO2 cathode studied by single particle microelectrodes-influence of surface modification with TiO2[J]. Electrochimica Acta, 2019, 295: 1017-1026.
NISHIZAWA M, KOSHIKA H, HASHITANI R, et al. Ion- and electron-transport properties of a single particle of disordered carbon during the lithium insertion reaction[J]. The Journal of Physical Chemistry B, 1999, 103(24): 4933-4936.
HUANG J, GE H, LI Z, et al. An agglomerate model for the impedance of secondary particle in lithium-ion battery electrode[J]. Journal of the Electrochemical Society, 2014, 161(8): doi: 10. 1149/2.027408jes.
CHURIKOV A V, IVANISHCHEV A V, IVANISHCHEVA I A, et al. Determination of lithium diffusion coefficient in LiFePO4 electrode by galvanostatic and potentiostatic intermittent titration techniques[J]. Electrochimica Acta, 2010, 55(8): 2939-2950.
FANG R Q, LI Z. A modeling framework of electrochemo-mechanics of lithium-ion battery: Part I. impedance response of single particle[J]. Journal of the Electrochemical Society, 2021, 168(12): doi: 10. 1149/1945-7111/ac3e4b.
LI W J, CHU G, PENG J Y, et al. Fundamental scientific aspects of lithium batteries(Ⅻ)—Characterization techniques[J]. Energy Storage Science and Technology, 2014, 3(6): 642-667.
ROMANO BRANDT L, MARIE J J, MOXHAM T, et al. Synchrotron X-ray quantitative evaluation of transient deformation and damage phenomena in a single nickel-rich cathode particle[J]. Energy & Environmental Science, 2020, 13(10): 3556-3566.
LI S F, JIANG Z S, HAN J X, et al. Mutual modulation between surface chemistry and bulk microstructure within secondary particles of nickel-rich layered oxides[J]. Nature Communications, 2020, 11: 4433.
DOKKO K, SHI Q F, STEFAN I C, et al. In situ Raman spectroscopy of single microparticle Li+-intercalation electrodes[J]. The Journal of Physical Chemistry B, 2003, 107(46): 12549-12554.
SHI Q F, TAKAHASHI Y, AKIMOTO J, et al. In situ Raman scattering measurements of a LiMn2O4 single crystal microelectrode[J]. Electrochemical and Solid-State Letters, 2005, 8(10): doi: 10. 1149/1.2030507.
SHI Q F, DOKKO K, SCHERSON D A. In situ Raman microscopy of a single graphite microflake electrode in a Li+-containing electrolyte[J]. The Journal of Physical Chemistry B, 2004, 108(15): 4789-4793.
... 作为下一代高能量密度负极材料,SiO x 和Si的理论容量分别为2615 mAh/g和4200 mAh/g,然而两者的体积膨胀率很大,分别为160%和300%[115].与之相比,石墨仅为12%.应用接触式单颗粒微电极开展SiO x 和Si等大变形材料测试时,颗粒体积膨胀容易导致颗粒与集流体接触不稳定,进而出现颗粒循环容量衰减过快现象[28],如图15(a)所示.Kanamura等[28]针对大变形材料提出夹持式单颗粒微电极方法(tweezers-type of micro current collector),以稳定颗粒与集流体间的电接触[28],得到了Si单颗粒稳定的充放电曲线,如图15(b)所示.然而,该方法的操作难度较高,夹子施加的外部应力也有可能影响单颗粒的体积变化. ...
... [28]针对大变形材料提出夹持式单颗粒微电极方法(tweezers-type of micro current collector),以稳定颗粒与集流体间的电接触[28],得到了Si单颗粒稳定的充放电曲线,如图15(b)所示.然而,该方法的操作难度较高,夹子施加的外部应力也有可能影响单颗粒的体积变化. ...
... [28]Charging and discharging curves of (a) a Si particle obtained using a contact-based single-particle microelectrode and (b) a tweezers-type of micro current collector[28]Fig. 151.2.4 凹坑式单颗粒微电极
... [28];(b) 基于连接式单颗粒微电极的LTO单颗粒5000次循环的容量保持率[108](a) Capacity retention of LCO single particles during 100 cycles based on the contact-based single particle microelectrode[28]; (b) Capacity retention of LTO single particles during 5000 cycles based on the integrated single particle microelectrode[108]Fig. 213.2 动力学参数获取
... [28]; (b) Capacity retention of LTO single particles during 5000 cycles based on the integrated single particle microelectrode[108]Fig. 213.2 动力学参数获取
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... [28, 83, 127, 133-135]
GITT
建立电化学模型,并结合恒电流边界条件得到扩散系数与电压响应的关系,据此拟合得到扩散系数
[84, 109, 131]
PITT
建立电化学模型,并结合恒电压边界条件得到扩散系数与电流响应的关系,据此拟合得到扩散系数
[80, 85, 87-88, 95, 97, 112-113, 136-137]

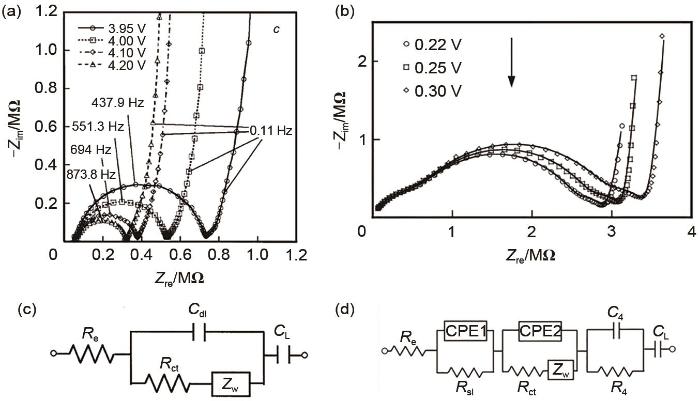

EIS
拟合Warburg模型或阻抗谱物理模型
[80, 114]
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... [61];(b) 样品表面的双电层电容分布[61];(c) 样品表面的电子转移阻抗分布[61];有机电解液体系 (d) 和水系电解液体系 (e) 中的Tafel曲线及交换电流密度、电荷转移阻抗结果[62];(f) 有机电解液体系和水系电解液体系中的去溶剂化过程示意图[62](a) SEM image of nitrogen-doped reduced graphene oxide (N-rGO)/indium tin oxide (ITO) electrode surface[61]; (b) Double-layer capacitance distribution on the sample surface[61]; (c) Charge transfer resistance distribution on the sample surface[61]; Tafel curves, exchange current density, and charge transfer resistance in organic electrolyte (d) and aqueous electrolyte (e) [62]; (f) Schematic of the de-solvation process in organic and aqueous electrolyte[62]Fig. 9
... [61];(c) 样品表面的电子转移阻抗分布[61];有机电解液体系 (d) 和水系电解液体系 (e) 中的Tafel曲线及交换电流密度、电荷转移阻抗结果[62];(f) 有机电解液体系和水系电解液体系中的去溶剂化过程示意图[62](a) SEM image of nitrogen-doped reduced graphene oxide (N-rGO)/indium tin oxide (ITO) electrode surface[61]; (b) Double-layer capacitance distribution on the sample surface[61]; (c) Charge transfer resistance distribution on the sample surface[61]; Tafel curves, exchange current density, and charge transfer resistance in organic electrolyte (d) and aqueous electrolyte (e) [62]; (f) Schematic of the de-solvation process in organic and aqueous electrolyte[62]Fig. 9
... [61];有机电解液体系 (d) 和水系电解液体系 (e) 中的Tafel曲线及交换电流密度、电荷转移阻抗结果[62];(f) 有机电解液体系和水系电解液体系中的去溶剂化过程示意图[62](a) SEM image of nitrogen-doped reduced graphene oxide (N-rGO)/indium tin oxide (ITO) electrode surface[61]; (b) Double-layer capacitance distribution on the sample surface[61]; (c) Charge transfer resistance distribution on the sample surface[61]; Tafel curves, exchange current density, and charge transfer resistance in organic electrolyte (d) and aqueous electrolyte (e) [62]; (f) Schematic of the de-solvation process in organic and aqueous electrolyte[62]Fig. 9
... [61]; (b) Double-layer capacitance distribution on the sample surface[61]; (c) Charge transfer resistance distribution on the sample surface[61]; Tafel curves, exchange current density, and charge transfer resistance in organic electrolyte (d) and aqueous electrolyte (e) [62]; (f) Schematic of the de-solvation process in organic and aqueous electrolyte[62]Fig. 9
... [61]; (c) Charge transfer resistance distribution on the sample surface[61]; Tafel curves, exchange current density, and charge transfer resistance in organic electrolyte (d) and aqueous electrolyte (e) [62]; (f) Schematic of the de-solvation process in organic and aqueous electrolyte[62]Fig. 9
... [61]; Tafel curves, exchange current density, and charge transfer resistance in organic electrolyte (d) and aqueous electrolyte (e) [62]; (f) Schematic of the de-solvation process in organic and aqueous electrolyte[62]Fig. 9
... [62];(f) 有机电解液体系和水系电解液体系中的去溶剂化过程示意图[62](a) SEM image of nitrogen-doped reduced graphene oxide (N-rGO)/indium tin oxide (ITO) electrode surface[61]; (b) Double-layer capacitance distribution on the sample surface[61]; (c) Charge transfer resistance distribution on the sample surface[61]; Tafel curves, exchange current density, and charge transfer resistance in organic electrolyte (d) and aqueous electrolyte (e) [62]; (f) Schematic of the de-solvation process in organic and aqueous electrolyte[62]Fig. 9
... [62](a) SEM image of nitrogen-doped reduced graphene oxide (N-rGO)/indium tin oxide (ITO) electrode surface[61]; (b) Double-layer capacitance distribution on the sample surface[61]; (c) Charge transfer resistance distribution on the sample surface[61]; Tafel curves, exchange current density, and charge transfer resistance in organic electrolyte (d) and aqueous electrolyte (e) [62]; (f) Schematic of the de-solvation process in organic and aqueous electrolyte[62]Fig. 9

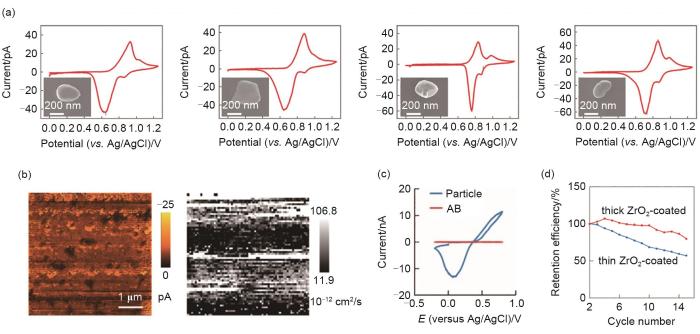

... [63];(b) LTO薄膜电极的恒电势电流响应与扩散系数分布[67];(c) 复合电极表面LFP颗粒与导电剂的CV曲线[65];(d) ZrO2 包覆的LCO电极局部CV曲线[70](a) CV curves of LMO single particles and SEM image of particles[63]; (b) Current response and diffusion coefficient distribution of LTO thin film electrode at the constant potential[67]; (c) CV curves of LFP particles and conductive agent on the surface of composite electrode[65]; (d) Local CV curves of ZrO2-coated LCO electrode[70]Fig. 7
... [63]; (b) Current response and diffusion coefficient distribution of LTO thin film electrode at the constant potential[67]; (c) CV curves of LFP particles and conductive agent on the surface of composite electrode[65]; (d) Local CV curves of ZrO2-coated LCO electrode[70]Fig. 7
... [63](a) Surface morphology and current response of LFP composite electrode[65]; (b) Galvanostatic charging and discharging curves of a LFP single secondary particle[65]; Galvanostatic charging and discharging curves of (c) LFP single particles and (d) coin cell[68]; (e) Galvanostatic charging and discharging curves of a LMO nanoscale single particle[63]Fig. 8
... [65];(d) ZrO2 包覆的LCO电极局部CV曲线[70](a) CV curves of LMO single particles and SEM image of particles[63]; (b) Current response and diffusion coefficient distribution of LTO thin film electrode at the constant potential[67]; (c) CV curves of LFP particles and conductive agent on the surface of composite electrode[65]; (d) Local CV curves of ZrO2-coated LCO electrode[70]Fig. 7

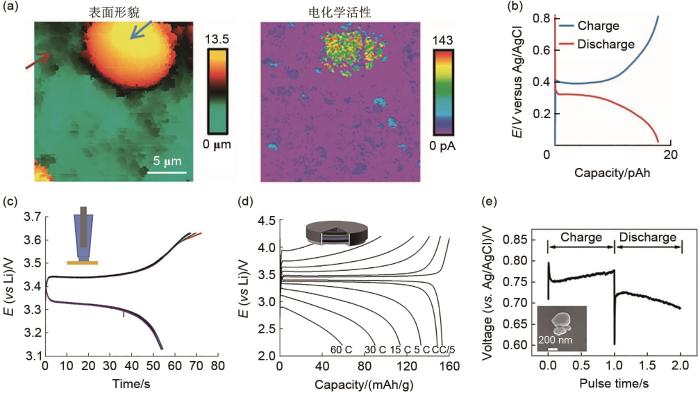

... [65];(b) 单个LFP二次颗粒的恒电流充放电曲线[65];(c) LFP单颗粒和(d) 纽扣电池的恒电流充放电曲线[68];(e) 单个纳米LMO颗粒的恒电流充放电曲线[63](a) Surface morphology and current response of LFP composite electrode[65]; (b) Galvanostatic charging and discharging curves of a LFP single secondary particle[65]; Galvanostatic charging and discharging curves of (c) LFP single particles and (d) coin cell[68]; (e) Galvanostatic charging and discharging curves of a LMO nanoscale single particle[63]Fig. 8
... [65];(c) LFP单颗粒和(d) 纽扣电池的恒电流充放电曲线[68];(e) 单个纳米LMO颗粒的恒电流充放电曲线[63](a) Surface morphology and current response of LFP composite electrode[65]; (b) Galvanostatic charging and discharging curves of a LFP single secondary particle[65]; Galvanostatic charging and discharging curves of (c) LFP single particles and (d) coin cell[68]; (e) Galvanostatic charging and discharging curves of a LMO nanoscale single particle[63]Fig. 8
... [65]; (b) Galvanostatic charging and discharging curves of a LFP single secondary particle[65]; Galvanostatic charging and discharging curves of (c) LFP single particles and (d) coin cell[68]; (e) Galvanostatic charging and discharging curves of a LMO nanoscale single particle[63]Fig. 8
... [65]; Galvanostatic charging and discharging curves of (c) LFP single particles and (d) coin cell[68]; (e) Galvanostatic charging and discharging curves of a LMO nanoscale single particle[63]Fig. 8
... [67];(c) 复合电极表面LFP颗粒与导电剂的CV曲线[65];(d) ZrO2 包覆的LCO电极局部CV曲线[70](a) CV curves of LMO single particles and SEM image of particles[63]; (b) Current response and diffusion coefficient distribution of LTO thin film electrode at the constant potential[67]; (c) CV curves of LFP particles and conductive agent on the surface of composite electrode[65]; (d) Local CV curves of ZrO2-coated LCO electrode[70]Fig. 7
... [67]; (c) CV curves of LFP particles and conductive agent on the surface of composite electrode[65]; (d) Local CV curves of ZrO2-coated LCO electrode[70]Fig. 7
... [68];(e) 单个纳米LMO颗粒的恒电流充放电曲线[63](a) Surface morphology and current response of LFP composite electrode[65]; (b) Galvanostatic charging and discharging curves of a LFP single secondary particle[65]; Galvanostatic charging and discharging curves of (c) LFP single particles and (d) coin cell[68]; (e) Galvanostatic charging and discharging curves of a LMO nanoscale single particle[63]Fig. 8
... [70](a) CV curves of LMO single particles and SEM image of particles[63]; (b) Current response and diffusion coefficient distribution of LTO thin film electrode at the constant potential[67]; (c) CV curves of LFP particles and conductive agent on the surface of composite electrode[65]; (d) Local CV curves of ZrO2-coated LCO electrode[70]Fig. 7

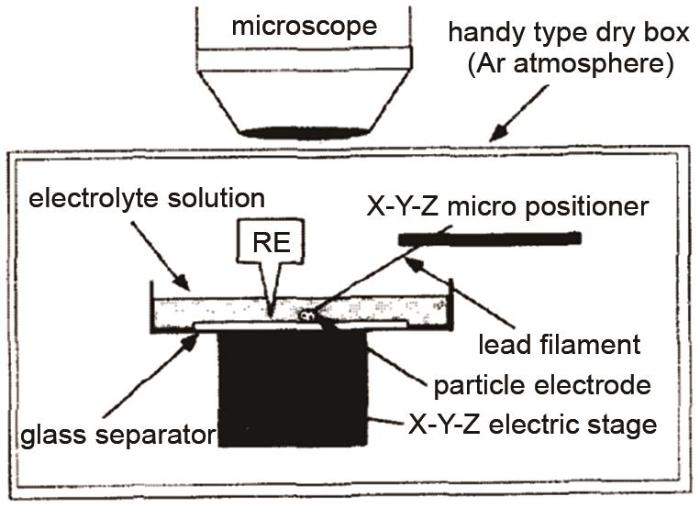

... [77]设计的经典接触式单颗粒微电极实验装置Schematic of the experimental setup of the conventional contact-based single-particle microelectrode designed by Uchida et al[77]Fig. 10
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... [80, 85, 87-88, 95, 97, 112-113, 136-137]
EIS
拟合Warburg模型或阻抗谱物理模型
[80, 114]
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... [80, 114]
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... , 83, 127, 133-135]
GITT
建立电化学模型,并结合恒电流边界条件得到扩散系数与电压响应的关系,据此拟合得到扩散系数
[84, 109, 131]
PITT
建立电化学模型,并结合恒电压边界条件得到扩散系数与电流响应的关系,据此拟合得到扩散系数
[80, 85, 87-88, 95, 97, 112-113, 136-137]
EIS
拟合Warburg模型或阻抗谱物理模型
[80, 114]
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... [84, 109, 131]
PITT
建立电化学模型,并结合恒电压边界条件得到扩散系数与电流响应的关系,据此拟合得到扩散系数
[80, 85, 87-88, 95, 97, 112-113, 136-137]
EIS
拟合Warburg模型或阻抗谱物理模型
[80, 114]
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... [85];(c) 不同扫描速率下TiNb2O7 单颗粒的CV曲线[109];(d) LMO单颗粒的循环CV曲线[126]CV curves of LiCo0.8Mn0.2O2 single-particle electrode (a) and composite electrode (b) [85]; (c) CV curves of TiNb2O7 single particles at different scan rates[109]; (d) Cyclic CV curves of LMO single particles[126]Fig. 18
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... , 95, 97, 112-113, 136-137]
EIS
拟合Warburg模型或阻抗谱物理模型
[80, 114]
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... , 95, 97, 112-113, 136-137]
EIS
拟合Warburg模型或阻抗谱物理模型
[80, 114]
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... , 97, 112-113, 136-137]
EIS
拟合Warburg模型或阻抗谱物理模型
[80, 114]
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... 接触式单颗粒微电极的实验装置体系开放、难以控温、接触电阻不可控且有外部应力作用,这其中大部分问题能通过应用连接式单颗粒微电极予以解决.连接式单颗粒微电极指在FIB/SEM设备中通过铂、钨或碳等物质沉积将颗粒与探针尖端“焊接”到一起制成的单颗粒微电极.2013年,Miller等[101]在FIB/SEM(focused ion beam/scanning electron microscope)设备中制备了连接式单颗粒微电极,以能在真空环境下使用的离子液体为电解液,以Li4Ti5O12(LTO)为负极,在FIB/SEM腔体中构建了微型反应池[图12(a)],原位观测了LiNi0.8Co0.15Al0.05O2(NCA)单颗粒的微观结构演变,发现在循环过程中一次颗粒间出现分离现象,导致了颗粒容量衰减,如图12(b)所示.基于类似的方法,Zhou等[102]原位观测了锡颗粒在循环过程中的微结构演变和体积变化,其实验装置示意图见图12(c),单颗粒微电极SEM图见图12(d).接着,该团队研究了锗[103-104]、氧化亚硅[105]、硅[105]、锗硒合金[104]等高能量密度负极的微观结构演变.锡、锗、氧化亚硅、硅等材料在充放电过程中体积形变均较大,说明连接式单颗粒微电极适用于大变形材料. ...
... [101];(b) 循环过程中NCA单颗粒的微观结构演变[101];(c) 用于原位观测颗粒微结构演变和体积变化的微型反应池示意图[102];(d) 锡单颗粒微电极SEM图[102](a) A microreactor with a integrated single-particle microelectrode operating in a FIB/SEM chamber[101]; (b) Evolution of the microstructure of an NCA single particle during cycling[101]; (c) Schematic of a microreactor used for in-situ observation of particle microstructure evolution and volume changes[102]; (d) SEM image of a tin single-particle microelectrode[102]Fig. 12
在FIB/SEM设备中开展单颗粒实验的优点是能够原位观测颗粒微观形貌的演变,然而由于FIB/SEM设备中为真空环境,测试体系受限于低蒸汽压的电解液,如离子液体.在FIB/SEM设备中制备连接式单颗粒微电极后取出,进而组装成反应池开展测试的方式能够摆脱低蒸汽压电解液的限制.简洁起见,除特殊说明,下文的连接式单颗粒微电极均指此类单颗粒微电极.2014年,Sakurai等[106]在FIB/SEM设备中通过铂沉积将LTO单颗粒连接在钨探针尖端制成连接式单颗粒微电极,制备过程如图13(a)所示.以该微电极为工作电极,锂金属为对电极,1 mol/L LiN(SO2CF3)2(EC∶PC=1∶1)为电解液,测试了LTO单颗粒的脱锂过程倍率性能.该团队[107-108]将LTO单颗粒微电极安装到了三电极反应池中,对电极和参比电极均为锂金属,如图13(b)所示.在手套箱中测试了10~40 ℃下的倍率性能和循环性能,见图13(c)~(d).结果表明,LTO单颗粒的脱锂过程快于嵌锂过程;当脱锂倍率达到1000 C时,容量保持率仍大于80%;30 C充放电循环5000圈后容量保持率为96.4%.以上结果体现了LTO材料颗粒优异的电化学性能.该团队[109]还采用类似方法表征了负极材料TiNb2O7单颗粒的脱嵌锂属性.2022年,Fang等[110-111]基于连接式单颗粒微电极研究了大变形材料氧化亚硅SiO x 单颗粒的倍率性能、阻抗特性以及体积形变,其实验装置如图13(e)所示.值得注意的是,由于密封严格,该电化学测试过程从手套箱中转移到了室内,提高了实验的灵活度. ...
... [101];(c) 用于原位观测颗粒微结构演变和体积变化的微型反应池示意图[102];(d) 锡单颗粒微电极SEM图[102](a) A microreactor with a integrated single-particle microelectrode operating in a FIB/SEM chamber[101]; (b) Evolution of the microstructure of an NCA single particle during cycling[101]; (c) Schematic of a microreactor used for in-situ observation of particle microstructure evolution and volume changes[102]; (d) SEM image of a tin single-particle microelectrode[102]Fig. 12
在FIB/SEM设备中开展单颗粒实验的优点是能够原位观测颗粒微观形貌的演变,然而由于FIB/SEM设备中为真空环境,测试体系受限于低蒸汽压的电解液,如离子液体.在FIB/SEM设备中制备连接式单颗粒微电极后取出,进而组装成反应池开展测试的方式能够摆脱低蒸汽压电解液的限制.简洁起见,除特殊说明,下文的连接式单颗粒微电极均指此类单颗粒微电极.2014年,Sakurai等[106]在FIB/SEM设备中通过铂沉积将LTO单颗粒连接在钨探针尖端制成连接式单颗粒微电极,制备过程如图13(a)所示.以该微电极为工作电极,锂金属为对电极,1 mol/L LiN(SO2CF3)2(EC∶PC=1∶1)为电解液,测试了LTO单颗粒的脱锂过程倍率性能.该团队[107-108]将LTO单颗粒微电极安装到了三电极反应池中,对电极和参比电极均为锂金属,如图13(b)所示.在手套箱中测试了10~40 ℃下的倍率性能和循环性能,见图13(c)~(d).结果表明,LTO单颗粒的脱锂过程快于嵌锂过程;当脱锂倍率达到1000 C时,容量保持率仍大于80%;30 C充放电循环5000圈后容量保持率为96.4%.以上结果体现了LTO材料颗粒优异的电化学性能.该团队[109]还采用类似方法表征了负极材料TiNb2O7单颗粒的脱嵌锂属性.2022年,Fang等[110-111]基于连接式单颗粒微电极研究了大变形材料氧化亚硅SiO x 单颗粒的倍率性能、阻抗特性以及体积形变,其实验装置如图13(e)所示.值得注意的是,由于密封严格,该电化学测试过程从手套箱中转移到了室内,提高了实验的灵活度. ...
... [101]; (b) Evolution of the microstructure of an NCA single particle during cycling[101]; (c) Schematic of a microreactor used for in-situ observation of particle microstructure evolution and volume changes[102]; (d) SEM image of a tin single-particle microelectrode[102]Fig. 12
在FIB/SEM设备中开展单颗粒实验的优点是能够原位观测颗粒微观形貌的演变,然而由于FIB/SEM设备中为真空环境,测试体系受限于低蒸汽压的电解液,如离子液体.在FIB/SEM设备中制备连接式单颗粒微电极后取出,进而组装成反应池开展测试的方式能够摆脱低蒸汽压电解液的限制.简洁起见,除特殊说明,下文的连接式单颗粒微电极均指此类单颗粒微电极.2014年,Sakurai等[106]在FIB/SEM设备中通过铂沉积将LTO单颗粒连接在钨探针尖端制成连接式单颗粒微电极,制备过程如图13(a)所示.以该微电极为工作电极,锂金属为对电极,1 mol/L LiN(SO2CF3)2(EC∶PC=1∶1)为电解液,测试了LTO单颗粒的脱锂过程倍率性能.该团队[107-108]将LTO单颗粒微电极安装到了三电极反应池中,对电极和参比电极均为锂金属,如图13(b)所示.在手套箱中测试了10~40 ℃下的倍率性能和循环性能,见图13(c)~(d).结果表明,LTO单颗粒的脱锂过程快于嵌锂过程;当脱锂倍率达到1000 C时,容量保持率仍大于80%;30 C充放电循环5000圈后容量保持率为96.4%.以上结果体现了LTO材料颗粒优异的电化学性能.该团队[109]还采用类似方法表征了负极材料TiNb2O7单颗粒的脱嵌锂属性.2022年,Fang等[110-111]基于连接式单颗粒微电极研究了大变形材料氧化亚硅SiO x 单颗粒的倍率性能、阻抗特性以及体积形变,其实验装置如图13(e)所示.值得注意的是,由于密封严格,该电化学测试过程从手套箱中转移到了室内,提高了实验的灵活度. ...
... [101]; (c) Schematic of a microreactor used for in-situ observation of particle microstructure evolution and volume changes[102]; (d) SEM image of a tin single-particle microelectrode[102]Fig. 12
在FIB/SEM设备中开展单颗粒实验的优点是能够原位观测颗粒微观形貌的演变,然而由于FIB/SEM设备中为真空环境,测试体系受限于低蒸汽压的电解液,如离子液体.在FIB/SEM设备中制备连接式单颗粒微电极后取出,进而组装成反应池开展测试的方式能够摆脱低蒸汽压电解液的限制.简洁起见,除特殊说明,下文的连接式单颗粒微电极均指此类单颗粒微电极.2014年,Sakurai等[106]在FIB/SEM设备中通过铂沉积将LTO单颗粒连接在钨探针尖端制成连接式单颗粒微电极,制备过程如图13(a)所示.以该微电极为工作电极,锂金属为对电极,1 mol/L LiN(SO2CF3)2(EC∶PC=1∶1)为电解液,测试了LTO单颗粒的脱锂过程倍率性能.该团队[107-108]将LTO单颗粒微电极安装到了三电极反应池中,对电极和参比电极均为锂金属,如图13(b)所示.在手套箱中测试了10~40 ℃下的倍率性能和循环性能,见图13(c)~(d).结果表明,LTO单颗粒的脱锂过程快于嵌锂过程;当脱锂倍率达到1000 C时,容量保持率仍大于80%;30 C充放电循环5000圈后容量保持率为96.4%.以上结果体现了LTO材料颗粒优异的电化学性能.该团队[109]还采用类似方法表征了负极材料TiNb2O7单颗粒的脱嵌锂属性.2022年,Fang等[110-111]基于连接式单颗粒微电极研究了大变形材料氧化亚硅SiO x 单颗粒的倍率性能、阻抗特性以及体积形变,其实验装置如图13(e)所示.值得注意的是,由于密封严格,该电化学测试过程从手套箱中转移到了室内,提高了实验的灵活度. ...
... 接触式单颗粒微电极的实验装置体系开放、难以控温、接触电阻不可控且有外部应力作用,这其中大部分问题能通过应用连接式单颗粒微电极予以解决.连接式单颗粒微电极指在FIB/SEM设备中通过铂、钨或碳等物质沉积将颗粒与探针尖端“焊接”到一起制成的单颗粒微电极.2013年,Miller等[101]在FIB/SEM(focused ion beam/scanning electron microscope)设备中制备了连接式单颗粒微电极,以能在真空环境下使用的离子液体为电解液,以Li4Ti5O12(LTO)为负极,在FIB/SEM腔体中构建了微型反应池[图12(a)],原位观测了LiNi0.8Co0.15Al0.05O2(NCA)单颗粒的微观结构演变,发现在循环过程中一次颗粒间出现分离现象,导致了颗粒容量衰减,如图12(b)所示.基于类似的方法,Zhou等[102]原位观测了锡颗粒在循环过程中的微结构演变和体积变化,其实验装置示意图见图12(c),单颗粒微电极SEM图见图12(d).接着,该团队研究了锗[103-104]、氧化亚硅[105]、硅[105]、锗硒合金[104]等高能量密度负极的微观结构演变.锡、锗、氧化亚硅、硅等材料在充放电过程中体积形变均较大,说明连接式单颗粒微电极适用于大变形材料. ...
... [102];(d) 锡单颗粒微电极SEM图[102](a) A microreactor with a integrated single-particle microelectrode operating in a FIB/SEM chamber[101]; (b) Evolution of the microstructure of an NCA single particle during cycling[101]; (c) Schematic of a microreactor used for in-situ observation of particle microstructure evolution and volume changes[102]; (d) SEM image of a tin single-particle microelectrode[102]Fig. 12
在FIB/SEM设备中开展单颗粒实验的优点是能够原位观测颗粒微观形貌的演变,然而由于FIB/SEM设备中为真空环境,测试体系受限于低蒸汽压的电解液,如离子液体.在FIB/SEM设备中制备连接式单颗粒微电极后取出,进而组装成反应池开展测试的方式能够摆脱低蒸汽压电解液的限制.简洁起见,除特殊说明,下文的连接式单颗粒微电极均指此类单颗粒微电极.2014年,Sakurai等[106]在FIB/SEM设备中通过铂沉积将LTO单颗粒连接在钨探针尖端制成连接式单颗粒微电极,制备过程如图13(a)所示.以该微电极为工作电极,锂金属为对电极,1 mol/L LiN(SO2CF3)2(EC∶PC=1∶1)为电解液,测试了LTO单颗粒的脱锂过程倍率性能.该团队[107-108]将LTO单颗粒微电极安装到了三电极反应池中,对电极和参比电极均为锂金属,如图13(b)所示.在手套箱中测试了10~40 ℃下的倍率性能和循环性能,见图13(c)~(d).结果表明,LTO单颗粒的脱锂过程快于嵌锂过程;当脱锂倍率达到1000 C时,容量保持率仍大于80%;30 C充放电循环5000圈后容量保持率为96.4%.以上结果体现了LTO材料颗粒优异的电化学性能.该团队[109]还采用类似方法表征了负极材料TiNb2O7单颗粒的脱嵌锂属性.2022年,Fang等[110-111]基于连接式单颗粒微电极研究了大变形材料氧化亚硅SiO x 单颗粒的倍率性能、阻抗特性以及体积形变,其实验装置如图13(e)所示.值得注意的是,由于密封严格,该电化学测试过程从手套箱中转移到了室内,提高了实验的灵活度. ...
... [102](a) A microreactor with a integrated single-particle microelectrode operating in a FIB/SEM chamber[101]; (b) Evolution of the microstructure of an NCA single particle during cycling[101]; (c) Schematic of a microreactor used for in-situ observation of particle microstructure evolution and volume changes[102]; (d) SEM image of a tin single-particle microelectrode[102]Fig. 12
在FIB/SEM设备中开展单颗粒实验的优点是能够原位观测颗粒微观形貌的演变,然而由于FIB/SEM设备中为真空环境,测试体系受限于低蒸汽压的电解液,如离子液体.在FIB/SEM设备中制备连接式单颗粒微电极后取出,进而组装成反应池开展测试的方式能够摆脱低蒸汽压电解液的限制.简洁起见,除特殊说明,下文的连接式单颗粒微电极均指此类单颗粒微电极.2014年,Sakurai等[106]在FIB/SEM设备中通过铂沉积将LTO单颗粒连接在钨探针尖端制成连接式单颗粒微电极,制备过程如图13(a)所示.以该微电极为工作电极,锂金属为对电极,1 mol/L LiN(SO2CF3)2(EC∶PC=1∶1)为电解液,测试了LTO单颗粒的脱锂过程倍率性能.该团队[107-108]将LTO单颗粒微电极安装到了三电极反应池中,对电极和参比电极均为锂金属,如图13(b)所示.在手套箱中测试了10~40 ℃下的倍率性能和循环性能,见图13(c)~(d).结果表明,LTO单颗粒的脱锂过程快于嵌锂过程;当脱锂倍率达到1000 C时,容量保持率仍大于80%;30 C充放电循环5000圈后容量保持率为96.4%.以上结果体现了LTO材料颗粒优异的电化学性能.该团队[109]还采用类似方法表征了负极材料TiNb2O7单颗粒的脱嵌锂属性.2022年,Fang等[110-111]基于连接式单颗粒微电极研究了大变形材料氧化亚硅SiO x 单颗粒的倍率性能、阻抗特性以及体积形变,其实验装置如图13(e)所示.值得注意的是,由于密封严格,该电化学测试过程从手套箱中转移到了室内,提高了实验的灵活度. ...
... [102]; (d) SEM image of a tin single-particle microelectrode[102]Fig. 12
在FIB/SEM设备中开展单颗粒实验的优点是能够原位观测颗粒微观形貌的演变,然而由于FIB/SEM设备中为真空环境,测试体系受限于低蒸汽压的电解液,如离子液体.在FIB/SEM设备中制备连接式单颗粒微电极后取出,进而组装成反应池开展测试的方式能够摆脱低蒸汽压电解液的限制.简洁起见,除特殊说明,下文的连接式单颗粒微电极均指此类单颗粒微电极.2014年,Sakurai等[106]在FIB/SEM设备中通过铂沉积将LTO单颗粒连接在钨探针尖端制成连接式单颗粒微电极,制备过程如图13(a)所示.以该微电极为工作电极,锂金属为对电极,1 mol/L LiN(SO2CF3)2(EC∶PC=1∶1)为电解液,测试了LTO单颗粒的脱锂过程倍率性能.该团队[107-108]将LTO单颗粒微电极安装到了三电极反应池中,对电极和参比电极均为锂金属,如图13(b)所示.在手套箱中测试了10~40 ℃下的倍率性能和循环性能,见图13(c)~(d).结果表明,LTO单颗粒的脱锂过程快于嵌锂过程;当脱锂倍率达到1000 C时,容量保持率仍大于80%;30 C充放电循环5000圈后容量保持率为96.4%.以上结果体现了LTO材料颗粒优异的电化学性能.该团队[109]还采用类似方法表征了负极材料TiNb2O7单颗粒的脱嵌锂属性.2022年,Fang等[110-111]基于连接式单颗粒微电极研究了大变形材料氧化亚硅SiO x 单颗粒的倍率性能、阻抗特性以及体积形变,其实验装置如图13(e)所示.值得注意的是,由于密封严格,该电化学测试过程从手套箱中转移到了室内,提高了实验的灵活度. ...
... [102]Fig. 12
在FIB/SEM设备中开展单颗粒实验的优点是能够原位观测颗粒微观形貌的演变,然而由于FIB/SEM设备中为真空环境,测试体系受限于低蒸汽压的电解液,如离子液体.在FIB/SEM设备中制备连接式单颗粒微电极后取出,进而组装成反应池开展测试的方式能够摆脱低蒸汽压电解液的限制.简洁起见,除特殊说明,下文的连接式单颗粒微电极均指此类单颗粒微电极.2014年,Sakurai等[106]在FIB/SEM设备中通过铂沉积将LTO单颗粒连接在钨探针尖端制成连接式单颗粒微电极,制备过程如图13(a)所示.以该微电极为工作电极,锂金属为对电极,1 mol/L LiN(SO2CF3)2(EC∶PC=1∶1)为电解液,测试了LTO单颗粒的脱锂过程倍率性能.该团队[107-108]将LTO单颗粒微电极安装到了三电极反应池中,对电极和参比电极均为锂金属,如图13(b)所示.在手套箱中测试了10~40 ℃下的倍率性能和循环性能,见图13(c)~(d).结果表明,LTO单颗粒的脱锂过程快于嵌锂过程;当脱锂倍率达到1000 C时,容量保持率仍大于80%;30 C充放电循环5000圈后容量保持率为96.4%.以上结果体现了LTO材料颗粒优异的电化学性能.该团队[109]还采用类似方法表征了负极材料TiNb2O7单颗粒的脱嵌锂属性.2022年,Fang等[110-111]基于连接式单颗粒微电极研究了大变形材料氧化亚硅SiO x 单颗粒的倍率性能、阻抗特性以及体积形变,其实验装置如图13(e)所示.值得注意的是,由于密封严格,该电化学测试过程从手套箱中转移到了室内,提高了实验的灵活度. ...
... 接触式单颗粒微电极的实验装置体系开放、难以控温、接触电阻不可控且有外部应力作用,这其中大部分问题能通过应用连接式单颗粒微电极予以解决.连接式单颗粒微电极指在FIB/SEM设备中通过铂、钨或碳等物质沉积将颗粒与探针尖端“焊接”到一起制成的单颗粒微电极.2013年,Miller等[101]在FIB/SEM(focused ion beam/scanning electron microscope)设备中制备了连接式单颗粒微电极,以能在真空环境下使用的离子液体为电解液,以Li4Ti5O12(LTO)为负极,在FIB/SEM腔体中构建了微型反应池[图12(a)],原位观测了LiNi0.8Co0.15Al0.05O2(NCA)单颗粒的微观结构演变,发现在循环过程中一次颗粒间出现分离现象,导致了颗粒容量衰减,如图12(b)所示.基于类似的方法,Zhou等[102]原位观测了锡颗粒在循环过程中的微结构演变和体积变化,其实验装置示意图见图12(c),单颗粒微电极SEM图见图12(d).接着,该团队研究了锗[103-104]、氧化亚硅[105]、硅[105]、锗硒合金[104]等高能量密度负极的微观结构演变.锡、锗、氧化亚硅、硅等材料在充放电过程中体积形变均较大,说明连接式单颗粒微电极适用于大变形材料. ...
2
... 接触式单颗粒微电极的实验装置体系开放、难以控温、接触电阻不可控且有外部应力作用,这其中大部分问题能通过应用连接式单颗粒微电极予以解决.连接式单颗粒微电极指在FIB/SEM设备中通过铂、钨或碳等物质沉积将颗粒与探针尖端“焊接”到一起制成的单颗粒微电极.2013年,Miller等[101]在FIB/SEM(focused ion beam/scanning electron microscope)设备中制备了连接式单颗粒微电极,以能在真空环境下使用的离子液体为电解液,以Li4Ti5O12(LTO)为负极,在FIB/SEM腔体中构建了微型反应池[图12(a)],原位观测了LiNi0.8Co0.15Al0.05O2(NCA)单颗粒的微观结构演变,发现在循环过程中一次颗粒间出现分离现象,导致了颗粒容量衰减,如图12(b)所示.基于类似的方法,Zhou等[102]原位观测了锡颗粒在循环过程中的微结构演变和体积变化,其实验装置示意图见图12(c),单颗粒微电极SEM图见图12(d).接着,该团队研究了锗[103-104]、氧化亚硅[105]、硅[105]、锗硒合金[104]等高能量密度负极的微观结构演变.锡、锗、氧化亚硅、硅等材料在充放电过程中体积形变均较大,说明连接式单颗粒微电极适用于大变形材料. ...
... 接触式单颗粒微电极的实验装置体系开放、难以控温、接触电阻不可控且有外部应力作用,这其中大部分问题能通过应用连接式单颗粒微电极予以解决.连接式单颗粒微电极指在FIB/SEM设备中通过铂、钨或碳等物质沉积将颗粒与探针尖端“焊接”到一起制成的单颗粒微电极.2013年,Miller等[101]在FIB/SEM(focused ion beam/scanning electron microscope)设备中制备了连接式单颗粒微电极,以能在真空环境下使用的离子液体为电解液,以Li4Ti5O12(LTO)为负极,在FIB/SEM腔体中构建了微型反应池[图12(a)],原位观测了LiNi0.8Co0.15Al0.05O2(NCA)单颗粒的微观结构演变,发现在循环过程中一次颗粒间出现分离现象,导致了颗粒容量衰减,如图12(b)所示.基于类似的方法,Zhou等[102]原位观测了锡颗粒在循环过程中的微结构演变和体积变化,其实验装置示意图见图12(c),单颗粒微电极SEM图见图12(d).接着,该团队研究了锗[103-104]、氧化亚硅[105]、硅[105]、锗硒合金[104]等高能量密度负极的微观结构演变.锡、锗、氧化亚硅、硅等材料在充放电过程中体积形变均较大,说明连接式单颗粒微电极适用于大变形材料. ...
... 在FIB/SEM设备中开展单颗粒实验的优点是能够原位观测颗粒微观形貌的演变,然而由于FIB/SEM设备中为真空环境,测试体系受限于低蒸汽压的电解液,如离子液体.在FIB/SEM设备中制备连接式单颗粒微电极后取出,进而组装成反应池开展测试的方式能够摆脱低蒸汽压电解液的限制.简洁起见,除特殊说明,下文的连接式单颗粒微电极均指此类单颗粒微电极.2014年,Sakurai等[106]在FIB/SEM设备中通过铂沉积将LTO单颗粒连接在钨探针尖端制成连接式单颗粒微电极,制备过程如图13(a)所示.以该微电极为工作电极,锂金属为对电极,1 mol/L LiN(SO2CF3)2(EC∶PC=1∶1)为电解液,测试了LTO单颗粒的脱锂过程倍率性能.该团队[107-108]将LTO单颗粒微电极安装到了三电极反应池中,对电极和参比电极均为锂金属,如图13(b)所示.在手套箱中测试了10~40 ℃下的倍率性能和循环性能,见图13(c)~(d).结果表明,LTO单颗粒的脱锂过程快于嵌锂过程;当脱锂倍率达到1000 C时,容量保持率仍大于80%;30 C充放电循环5000圈后容量保持率为96.4%.以上结果体现了LTO材料颗粒优异的电化学性能.该团队[109]还采用类似方法表征了负极材料TiNb2O7单颗粒的脱嵌锂属性.2022年,Fang等[110-111]基于连接式单颗粒微电极研究了大变形材料氧化亚硅SiO x 单颗粒的倍率性能、阻抗特性以及体积形变,其实验装置如图13(e)所示.值得注意的是,由于密封严格,该电化学测试过程从手套箱中转移到了室内,提高了实验的灵活度. ...
... [106];(b) LTO单颗粒微电极电化学测试系统[108];(c) LTO单颗粒在不同温度下的倍率性能[108];(d) LTO单颗粒的循环容量保持率[108];(e) SiO x 单颗粒微电极电化学测试系统[111](a) The fabrication process of integrated single-particle microelectrodes[106]; (b) Electrochemical testing system of a LTO single-particle microelectrode[108]; (c) Rate performance of LTO single-particle microelectrodes at different temperatures[108]; (d) Capacity retention of LTO single-particle microelectrodes during cycling[108]; (e) Electrochemical testing system of a SiO x single-particle microelectrode[111]Fig. 13
... [106]; (b) Electrochemical testing system of a LTO single-particle microelectrode[108]; (c) Rate performance of LTO single-particle microelectrodes at different temperatures[108]; (d) Capacity retention of LTO single-particle microelectrodes during cycling[108]; (e) Electrochemical testing system of a SiO x single-particle microelectrode[111]Fig. 13
... 在FIB/SEM设备中开展单颗粒实验的优点是能够原位观测颗粒微观形貌的演变,然而由于FIB/SEM设备中为真空环境,测试体系受限于低蒸汽压的电解液,如离子液体.在FIB/SEM设备中制备连接式单颗粒微电极后取出,进而组装成反应池开展测试的方式能够摆脱低蒸汽压电解液的限制.简洁起见,除特殊说明,下文的连接式单颗粒微电极均指此类单颗粒微电极.2014年,Sakurai等[106]在FIB/SEM设备中通过铂沉积将LTO单颗粒连接在钨探针尖端制成连接式单颗粒微电极,制备过程如图13(a)所示.以该微电极为工作电极,锂金属为对电极,1 mol/L LiN(SO2CF3)2(EC∶PC=1∶1)为电解液,测试了LTO单颗粒的脱锂过程倍率性能.该团队[107-108]将LTO单颗粒微电极安装到了三电极反应池中,对电极和参比电极均为锂金属,如图13(b)所示.在手套箱中测试了10~40 ℃下的倍率性能和循环性能,见图13(c)~(d).结果表明,LTO单颗粒的脱锂过程快于嵌锂过程;当脱锂倍率达到1000 C时,容量保持率仍大于80%;30 C充放电循环5000圈后容量保持率为96.4%.以上结果体现了LTO材料颗粒优异的电化学性能.该团队[109]还采用类似方法表征了负极材料TiNb2O7单颗粒的脱嵌锂属性.2022年,Fang等[110-111]基于连接式单颗粒微电极研究了大变形材料氧化亚硅SiO x 单颗粒的倍率性能、阻抗特性以及体积形变,其实验装置如图13(e)所示.值得注意的是,由于密封严格,该电化学测试过程从手套箱中转移到了室内,提高了实验的灵活度. ...
14
... 在FIB/SEM设备中开展单颗粒实验的优点是能够原位观测颗粒微观形貌的演变,然而由于FIB/SEM设备中为真空环境,测试体系受限于低蒸汽压的电解液,如离子液体.在FIB/SEM设备中制备连接式单颗粒微电极后取出,进而组装成反应池开展测试的方式能够摆脱低蒸汽压电解液的限制.简洁起见,除特殊说明,下文的连接式单颗粒微电极均指此类单颗粒微电极.2014年,Sakurai等[106]在FIB/SEM设备中通过铂沉积将LTO单颗粒连接在钨探针尖端制成连接式单颗粒微电极,制备过程如图13(a)所示.以该微电极为工作电极,锂金属为对电极,1 mol/L LiN(SO2CF3)2(EC∶PC=1∶1)为电解液,测试了LTO单颗粒的脱锂过程倍率性能.该团队[107-108]将LTO单颗粒微电极安装到了三电极反应池中,对电极和参比电极均为锂金属,如图13(b)所示.在手套箱中测试了10~40 ℃下的倍率性能和循环性能,见图13(c)~(d).结果表明,LTO单颗粒的脱锂过程快于嵌锂过程;当脱锂倍率达到1000 C时,容量保持率仍大于80%;30 C充放电循环5000圈后容量保持率为96.4%.以上结果体现了LTO材料颗粒优异的电化学性能.该团队[109]还采用类似方法表征了负极材料TiNb2O7单颗粒的脱嵌锂属性.2022年,Fang等[110-111]基于连接式单颗粒微电极研究了大变形材料氧化亚硅SiO x 单颗粒的倍率性能、阻抗特性以及体积形变,其实验装置如图13(e)所示.值得注意的是,由于密封严格,该电化学测试过程从手套箱中转移到了室内,提高了实验的灵活度. ...
... [108];(c) LTO单颗粒在不同温度下的倍率性能[108];(d) LTO单颗粒的循环容量保持率[108];(e) SiO x 单颗粒微电极电化学测试系统[111](a) The fabrication process of integrated single-particle microelectrodes[106]; (b) Electrochemical testing system of a LTO single-particle microelectrode[108]; (c) Rate performance of LTO single-particle microelectrodes at different temperatures[108]; (d) Capacity retention of LTO single-particle microelectrodes during cycling[108]; (e) Electrochemical testing system of a SiO x single-particle microelectrode[111]Fig. 13
... [108];(d) LTO单颗粒的循环容量保持率[108];(e) SiO x 单颗粒微电极电化学测试系统[111](a) The fabrication process of integrated single-particle microelectrodes[106]; (b) Electrochemical testing system of a LTO single-particle microelectrode[108]; (c) Rate performance of LTO single-particle microelectrodes at different temperatures[108]; (d) Capacity retention of LTO single-particle microelectrodes during cycling[108]; (e) Electrochemical testing system of a SiO x single-particle microelectrode[111]Fig. 13
... [108];(e) SiO x 单颗粒微电极电化学测试系统[111](a) The fabrication process of integrated single-particle microelectrodes[106]; (b) Electrochemical testing system of a LTO single-particle microelectrode[108]; (c) Rate performance of LTO single-particle microelectrodes at different temperatures[108]; (d) Capacity retention of LTO single-particle microelectrodes during cycling[108]; (e) Electrochemical testing system of a SiO x single-particle microelectrode[111]Fig. 13
... [108]; (c) Rate performance of LTO single-particle microelectrodes at different temperatures[108]; (d) Capacity retention of LTO single-particle microelectrodes during cycling[108]; (e) Electrochemical testing system of a SiO x single-particle microelectrode[111]Fig. 13
... [108]; (d) Capacity retention of LTO single-particle microelectrodes during cycling[108]; (e) Electrochemical testing system of a SiO x single-particle microelectrode[111]Fig. 13
... [108](a) Capacity retention of LCO single particles during 100 cycles based on the contact-based single particle microelectrode[28]; (b) Capacity retention of LTO single particles during 5000 cycles based on the integrated single particle microelectrode[108]Fig. 213.2 动力学参数获取
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
6
... 在FIB/SEM设备中开展单颗粒实验的优点是能够原位观测颗粒微观形貌的演变,然而由于FIB/SEM设备中为真空环境,测试体系受限于低蒸汽压的电解液,如离子液体.在FIB/SEM设备中制备连接式单颗粒微电极后取出,进而组装成反应池开展测试的方式能够摆脱低蒸汽压电解液的限制.简洁起见,除特殊说明,下文的连接式单颗粒微电极均指此类单颗粒微电极.2014年,Sakurai等[106]在FIB/SEM设备中通过铂沉积将LTO单颗粒连接在钨探针尖端制成连接式单颗粒微电极,制备过程如图13(a)所示.以该微电极为工作电极,锂金属为对电极,1 mol/L LiN(SO2CF3)2(EC∶PC=1∶1)为电解液,测试了LTO单颗粒的脱锂过程倍率性能.该团队[107-108]将LTO单颗粒微电极安装到了三电极反应池中,对电极和参比电极均为锂金属,如图13(b)所示.在手套箱中测试了10~40 ℃下的倍率性能和循环性能,见图13(c)~(d).结果表明,LTO单颗粒的脱锂过程快于嵌锂过程;当脱锂倍率达到1000 C时,容量保持率仍大于80%;30 C充放电循环5000圈后容量保持率为96.4%.以上结果体现了LTO材料颗粒优异的电化学性能.该团队[109]还采用类似方法表征了负极材料TiNb2O7单颗粒的脱嵌锂属性.2022年,Fang等[110-111]基于连接式单颗粒微电极研究了大变形材料氧化亚硅SiO x 单颗粒的倍率性能、阻抗特性以及体积形变,其实验装置如图13(e)所示.值得注意的是,由于密封严格,该电化学测试过程从手套箱中转移到了室内,提高了实验的灵活度. ...
... [109];(d) LMO单颗粒的循环CV曲线[126]CV curves of LiCo0.8Mn0.2O2 single-particle electrode (a) and composite electrode (b) [85]; (c) CV curves of TiNb2O7 single particles at different scan rates[109]; (d) Cyclic CV curves of LMO single particles[126]Fig. 18
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
4
... 在FIB/SEM设备中开展单颗粒实验的优点是能够原位观测颗粒微观形貌的演变,然而由于FIB/SEM设备中为真空环境,测试体系受限于低蒸汽压的电解液,如离子液体.在FIB/SEM设备中制备连接式单颗粒微电极后取出,进而组装成反应池开展测试的方式能够摆脱低蒸汽压电解液的限制.简洁起见,除特殊说明,下文的连接式单颗粒微电极均指此类单颗粒微电极.2014年,Sakurai等[106]在FIB/SEM设备中通过铂沉积将LTO单颗粒连接在钨探针尖端制成连接式单颗粒微电极,制备过程如图13(a)所示.以该微电极为工作电极,锂金属为对电极,1 mol/L LiN(SO2CF3)2(EC∶PC=1∶1)为电解液,测试了LTO单颗粒的脱锂过程倍率性能.该团队[107-108]将LTO单颗粒微电极安装到了三电极反应池中,对电极和参比电极均为锂金属,如图13(b)所示.在手套箱中测试了10~40 ℃下的倍率性能和循环性能,见图13(c)~(d).结果表明,LTO单颗粒的脱锂过程快于嵌锂过程;当脱锂倍率达到1000 C时,容量保持率仍大于80%;30 C充放电循环5000圈后容量保持率为96.4%.以上结果体现了LTO材料颗粒优异的电化学性能.该团队[109]还采用类似方法表征了负极材料TiNb2O7单颗粒的脱嵌锂属性.2022年,Fang等[110-111]基于连接式单颗粒微电极研究了大变形材料氧化亚硅SiO x 单颗粒的倍率性能、阻抗特性以及体积形变,其实验装置如图13(e)所示.值得注意的是,由于密封严格,该电化学测试过程从手套箱中转移到了室内,提高了实验的灵活度. ...
... 形貌表征方面,Dokko等[99]借助接触式单颗粒微电极设备中的光学显微镜,观察到了LiNiO2单颗粒充电至4.2 V以上的颗粒破碎现象,并推断该现象与相转变导致的内部机械应力有关.Fang等[110]基于连接式单颗粒微电极并借助外置光学显微镜非原位拍摄了两个SiO x 单颗粒在不同嵌锂量的光学照片,并据此计算颗粒膨胀率分别为146%和167%,接近材料理论膨胀率160%,其中一个颗粒的结果如图22所示.受限于光波的波长范围,光学显微镜的分辨率有限,一般难以观察0.2 μm以下的细微结构.提高显微镜分辨率需要选用波长更短的源,如扫描电子显微镜、透射电子显微镜、扫描透射X射线成像等技术.FIB/SEM设备中开展单颗粒实验的方案及典型结果已在1.2.2部分介绍,在此不再赘述.需要强调的是,扫描电子显微镜、透射电子显微镜等技术需要真空环境,使得电解液的选择受限.解决该问题需要发展可以在真空环境下使用的原位反应腔体. ...
... [110]Volume expansion during delithiation process of a SiO x single particle[110]Fig. 22
... 在FIB/SEM设备中开展单颗粒实验的优点是能够原位观测颗粒微观形貌的演变,然而由于FIB/SEM设备中为真空环境,测试体系受限于低蒸汽压的电解液,如离子液体.在FIB/SEM设备中制备连接式单颗粒微电极后取出,进而组装成反应池开展测试的方式能够摆脱低蒸汽压电解液的限制.简洁起见,除特殊说明,下文的连接式单颗粒微电极均指此类单颗粒微电极.2014年,Sakurai等[106]在FIB/SEM设备中通过铂沉积将LTO单颗粒连接在钨探针尖端制成连接式单颗粒微电极,制备过程如图13(a)所示.以该微电极为工作电极,锂金属为对电极,1 mol/L LiN(SO2CF3)2(EC∶PC=1∶1)为电解液,测试了LTO单颗粒的脱锂过程倍率性能.该团队[107-108]将LTO单颗粒微电极安装到了三电极反应池中,对电极和参比电极均为锂金属,如图13(b)所示.在手套箱中测试了10~40 ℃下的倍率性能和循环性能,见图13(c)~(d).结果表明,LTO单颗粒的脱锂过程快于嵌锂过程;当脱锂倍率达到1000 C时,容量保持率仍大于80%;30 C充放电循环5000圈后容量保持率为96.4%.以上结果体现了LTO材料颗粒优异的电化学性能.该团队[109]还采用类似方法表征了负极材料TiNb2O7单颗粒的脱嵌锂属性.2022年,Fang等[110-111]基于连接式单颗粒微电极研究了大变形材料氧化亚硅SiO x 单颗粒的倍率性能、阻抗特性以及体积形变,其实验装置如图13(e)所示.值得注意的是,由于密封严格,该电化学测试过程从手套箱中转移到了室内,提高了实验的灵活度. ...
... [111](a) The fabrication process of integrated single-particle microelectrodes[106]; (b) Electrochemical testing system of a LTO single-particle microelectrode[108]; (c) Rate performance of LTO single-particle microelectrodes at different temperatures[108]; (d) Capacity retention of LTO single-particle microelectrodes during cycling[108]; (e) Electrochemical testing system of a SiO x single-particle microelectrode[111]Fig. 13
... [112];(b) 连接式单颗粒微电极SEM图及光镜图[112];(c) 连接式单颗粒微电极反应池照片[113](a) Schematic of the reaction chamber with a integrated single-particle microelectrode[112]; (b) SEM and optical micrographs of a integrated single-particle microelectrode[112]; (c) Photograph of the reaction chamber with a integrated single-particle microelectrode[113]Fig. 14
... [112];(c) 连接式单颗粒微电极反应池照片[113](a) Schematic of the reaction chamber with a integrated single-particle microelectrode[112]; (b) SEM and optical micrographs of a integrated single-particle microelectrode[112]; (c) Photograph of the reaction chamber with a integrated single-particle microelectrode[113]Fig. 14
... [112]; (b) SEM and optical micrographs of a integrated single-particle microelectrode[112]; (c) Photograph of the reaction chamber with a integrated single-particle microelectrode[113]Fig. 14
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... , 112-113, 136-137]
EIS
拟合Warburg模型或阻抗谱物理模型
[80, 114]
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... [113](a) Schematic of the reaction chamber with a integrated single-particle microelectrode[112]; (b) SEM and optical micrographs of a integrated single-particle microelectrode[112]; (c) Photograph of the reaction chamber with a integrated single-particle microelectrode[113]Fig. 14
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... -113, 136-137]
EIS
拟合Warburg模型或阻抗谱物理模型
[80, 114]
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... , 114]
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
1
... 作为下一代高能量密度负极材料,SiO x 和Si的理论容量分别为2615 mAh/g和4200 mAh/g,然而两者的体积膨胀率很大,分别为160%和300%[115].与之相比,石墨仅为12%.应用接触式单颗粒微电极开展SiO x 和Si等大变形材料测试时,颗粒体积膨胀容易导致颗粒与集流体接触不稳定,进而出现颗粒循环容量衰减过快现象[28],如图15(a)所示.Kanamura等[28]针对大变形材料提出夹持式单颗粒微电极方法(tweezers-type of micro current collector),以稳定颗粒与集流体间的电接触[28],得到了Si单颗粒稳定的充放电曲线,如图15(b)所示.然而,该方法的操作难度较高,夹子施加的外部应力也有可能影响单颗粒的体积变化. ...
... [116];(b) 特制电池示意图[116];(c) 凹坑式单颗粒微电极的SEM图[116];(d) 离子堵塞电极体系示意图及其等效电路模型[116];(e) 基于等效电路模型拟合得到的电阻值和电容值与颗粒粒径的关系[116](a) The fabricating process of pit-style single-particle microelectrodes[116]; (b) Schematic of the specially designed cell[116]; (c) SEM image of the pit-style single-particle microelectrode[116]; (d) Schematic of the ion-blocking electrode and its equivalent circuit model[116]; (e) Relationship between resistance, capacitance, and particle size fitted based on the equivalent circuit model[116]Fig. 16
... [116];(c) 凹坑式单颗粒微电极的SEM图[116];(d) 离子堵塞电极体系示意图及其等效电路模型[116];(e) 基于等效电路模型拟合得到的电阻值和电容值与颗粒粒径的关系[116](a) The fabricating process of pit-style single-particle microelectrodes[116]; (b) Schematic of the specially designed cell[116]; (c) SEM image of the pit-style single-particle microelectrode[116]; (d) Schematic of the ion-blocking electrode and its equivalent circuit model[116]; (e) Relationship between resistance, capacitance, and particle size fitted based on the equivalent circuit model[116]Fig. 16
... [116];(d) 离子堵塞电极体系示意图及其等效电路模型[116];(e) 基于等效电路模型拟合得到的电阻值和电容值与颗粒粒径的关系[116](a) The fabricating process of pit-style single-particle microelectrodes[116]; (b) Schematic of the specially designed cell[116]; (c) SEM image of the pit-style single-particle microelectrode[116]; (d) Schematic of the ion-blocking electrode and its equivalent circuit model[116]; (e) Relationship between resistance, capacitance, and particle size fitted based on the equivalent circuit model[116]Fig. 16
... [116];(e) 基于等效电路模型拟合得到的电阻值和电容值与颗粒粒径的关系[116](a) The fabricating process of pit-style single-particle microelectrodes[116]; (b) Schematic of the specially designed cell[116]; (c) SEM image of the pit-style single-particle microelectrode[116]; (d) Schematic of the ion-blocking electrode and its equivalent circuit model[116]; (e) Relationship between resistance, capacitance, and particle size fitted based on the equivalent circuit model[116]Fig. 16
... [116](a) The fabricating process of pit-style single-particle microelectrodes[116]; (b) Schematic of the specially designed cell[116]; (c) SEM image of the pit-style single-particle microelectrode[116]; (d) Schematic of the ion-blocking electrode and its equivalent circuit model[116]; (e) Relationship between resistance, capacitance, and particle size fitted based on the equivalent circuit model[116]Fig. 16
... [116]; (b) Schematic of the specially designed cell[116]; (c) SEM image of the pit-style single-particle microelectrode[116]; (d) Schematic of the ion-blocking electrode and its equivalent circuit model[116]; (e) Relationship between resistance, capacitance, and particle size fitted based on the equivalent circuit model[116]Fig. 16
... [116]; (c) SEM image of the pit-style single-particle microelectrode[116]; (d) Schematic of the ion-blocking electrode and its equivalent circuit model[116]; (e) Relationship between resistance, capacitance, and particle size fitted based on the equivalent circuit model[116]Fig. 16
... [116]; (d) Schematic of the ion-blocking electrode and its equivalent circuit model[116]; (e) Relationship between resistance, capacitance, and particle size fitted based on the equivalent circuit model[116]Fig. 16
(a) Schematic of the working principle of nano-impact method[124]; (b) Current-time curve during particle collision[119]; (c) Average collision current at different applying potentials[119]; (d) Oxidation current signals of NCM811 particles with different sizes[122]Fig. 17
... [119];(d) 不同尺寸NCM811颗粒的氧化电流信号[122](a) Schematic of the working principle of nano-impact method[124]; (b) Current-time curve during particle collision[119]; (c) Average collision current at different applying potentials[119]; (d) Oxidation current signals of NCM811 particles with different sizes[122]Fig. 17
... [119]; (c) Average collision current at different applying potentials[119]; (d) Oxidation current signals of NCM811 particles with different sizes[122]Fig. 17
(a) Schematic of the working principle of nano-impact method[124]; (b) Current-time curve during particle collision[119]; (c) Average collision current at different applying potentials[119]; (d) Oxidation current signals of NCM811 particles with different sizes[122]Fig. 17
(a) Schematic of the working principle of nano-impact method[124]; (b) Current-time curve during particle collision[119]; (c) Average collision current at different applying potentials[119]; (d) Oxidation current signals of NCM811 particles with different sizes[122]Fig. 17
... [124]; (b) Current-time curve during particle collision[119]; (c) Average collision current at different applying potentials[119]; (d) Oxidation current signals of NCM811 particles with different sizes[122]Fig. 17
... [126]CV curves of LiCo0.8Mn0.2O2 single-particle electrode (a) and composite electrode (b) [85]; (c) CV curves of TiNb2O7 single particles at different scan rates[109]; (d) Cyclic CV curves of LMO single particles[126]Fig. 18
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... , 127, 133-135]
GITT
建立电化学模型,并结合恒电流边界条件得到扩散系数与电压响应的关系,据此拟合得到扩散系数
[84, 109, 131]
PITT
建立电化学模型,并结合恒电压边界条件得到扩散系数与电流响应的关系,据此拟合得到扩散系数
[80, 85, 87-88, 95, 97, 112-113, 136-137]
EIS
拟合Warburg模型或阻抗谱物理模型
[80, 114]
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... , 131]
PITT
建立电化学模型,并结合恒电压边界条件得到扩散系数与电流响应的关系,据此拟合得到扩散系数
[80, 85, 87-88, 95, 97, 112-113, 136-137]
EIS
拟合Warburg模型或阻抗谱物理模型
[80, 114]
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
0
1
... Electrochemical methods for obtaining kinetic parameters of single-particlesTable 2
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
0
2
... Electrochemical methods for obtaining kinetic parameters of single-particlesTable 2
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... -135]
GITT
建立电化学模型,并结合恒电流边界条件得到扩散系数与电压响应的关系,据此拟合得到扩散系数
[84, 109, 131]
PITT
建立电化学模型,并结合恒电压边界条件得到扩散系数与电流响应的关系,据此拟合得到扩散系数
[80, 85, 87-88, 95, 97, 112-113, 136-137]
EIS
拟合Warburg模型或阻抗谱物理模型
[80, 114]
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
2
... Electrochemical methods for obtaining kinetic parameters of single-particlesTable 2
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... , 136-137]
EIS
拟合Warburg模型或阻抗谱物理模型
[80, 114]
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
1
... Electrochemical methods for obtaining kinetic parameters of single-particlesTable 2
上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
1
... 上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
1
... 上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
1
... 上述大部分电化学方法都以单颗粒电化学模型为基础,主要包括两个物理过程:①颗粒内部的离子扩散过程,由菲克第二定律描述,即认为颗粒内部的离子扩散只由锂离子的浓差所决定,并未考虑其他因素的影响;②固液相界面上的脱嵌锂反应,由Bulter-Volmer方程描述.该基础模型仍有两点不足:一是未考虑某些材料的多物理场性质对电化学的影响;二是几何上以球形假设为主,不适用于不规则形状颗粒.首先,处理特定问题需要考虑更复杂的物理图景.例如,团聚体内部往往被电解液浸润,因此一次颗粒表面也存在电化学反应[138];在老化研究中还需要考虑表面固体电解质界面膜生长、析锂等副反应.此外,对于一些材料,还需要考虑多物理场对电化学过程的影响.例如,对于LFP、LTO等相变材料,由于其内部存在浓度场分相行为,菲克定律不再适用.因此一些研究者引入了相边界来研究这些具有明显相分离行为的材料[139].对于Si、SiO x 等大体积膨胀材料,需要考虑体积膨胀和应力应变对电化学过程的影响[140].其次,在物理模型的几何结构上,应建立各向异性的椭球模型或重构不规则形状的模型,以更适用于鳞片状石墨以及不规则的单晶等材料. ...
... [144];多晶LMO颗粒 (b)[144]、石墨微片 (c)[145]和单晶LMO颗粒 (d)[146]充放电过程中的分相比例演变(a) Schematic of a spectroelectrochemical cell for in situ Raman scattering spectroscopy of single particle microelectrodes[144]; Evolution of phase fractions during charge and discharge of single LMO polycrystalline particles (b)[144], single graphite flakes (c)[145], and single LMO crystalline particles (d)[146]Fig. 23
... [144]、石墨微片 (c)[145]和单晶LMO颗粒 (d)[146]充放电过程中的分相比例演变(a) Schematic of a spectroelectrochemical cell for in situ Raman scattering spectroscopy of single particle microelectrodes[144]; Evolution of phase fractions during charge and discharge of single LMO polycrystalline particles (b)[144], single graphite flakes (c)[145], and single LMO crystalline particles (d)[146]Fig. 23
... [144]; Evolution of phase fractions during charge and discharge of single LMO polycrystalline particles (b)[144], single graphite flakes (c)[145], and single LMO crystalline particles (d)[146]Fig. 23
... [145]和单晶LMO颗粒 (d)[146]充放电过程中的分相比例演变(a) Schematic of a spectroelectrochemical cell for in situ Raman scattering spectroscopy of single particle microelectrodes[144]; Evolution of phase fractions during charge and discharge of single LMO polycrystalline particles (b)[144], single graphite flakes (c)[145], and single LMO crystalline particles (d)[146]Fig. 23
... [146]充放电过程中的分相比例演变(a) Schematic of a spectroelectrochemical cell for in situ Raman scattering spectroscopy of single particle microelectrodes[144]; Evolution of phase fractions during charge and discharge of single LMO polycrystalline particles (b)[144], single graphite flakes (c)[145], and single LMO crystalline particles (d)[146]Fig. 23
