Compared with the current commercial lithium-ion batteries based on organic liquid electrolytes, solid-state lithium (Li) batteries using solid-state electrolytes hold great potential in improving safety and energy density, making them one of the important development directions for next-generation Li batteries. Among many solid-state electrolyte materials, Li7La3Zr2O12 (LLZO), a typical garnet-type solid electrolyte, has attracted extensive attention due to its high Li-ion conductivity and excellent chemical stability against lithium and wide electrochemical windows.However, the introduction of solid lithium lanthanum zirconium oxide (LLZO) causes many interfacial problems, such as noncontinuous physical contact, stress-strain, charge redistribution, and electrochemical instability. These problems affect the electrochemical performance of batteries and induce many new physical and chemical phenomena that require extensive exploration. In this review, from two perspectives of the external interface between the LLZO-based solid electrolyte and the electrode and the intrinsic interface inside the solid electrolyte and the composite electrode, the following topics are extensively discussed based on the research progress in our group and the frontier theoretical viewpoints in this field: First, the formation mechanism of lithium carbonate (Li2CO3) on the LLZO powder surface, its influence on electrochemical properties and the strategies to overcome this problem. Second, the effects of the internal interface regulation of LLZO-based electrolyte layers on the Li-ion conductivity and the electrochemical performance of the battery. Third, the characteristics of the LLZO/Li interface and the penetration growth of Li metal in LLZO-based ceramic electrolytes. The mechanism of Li infiltration and dendritic growth induced by the electric field, charge transfer, and stress-strain is also explicitly discussed. Fourth, existing problems of intrinsic interface inside the composite cathode and its integrated construction with the external interface against the solid electrolyte layer. By analyzing and summarizing the key science and technology of LLZO interfacial problems, this review inspires new insights into solving the critical problems of the garnet-type solid electrolyte/electrode interface and promoting the development of high-performance solid-state lithium batteries.
ZHAI Pengbo. Research progress on key interfacial issues in lithium lanthanum zirconium oxide-based solid-state[J]. Energy Storage Science and Technology, 2022, 11(9): 2847-2865
Fig. 2

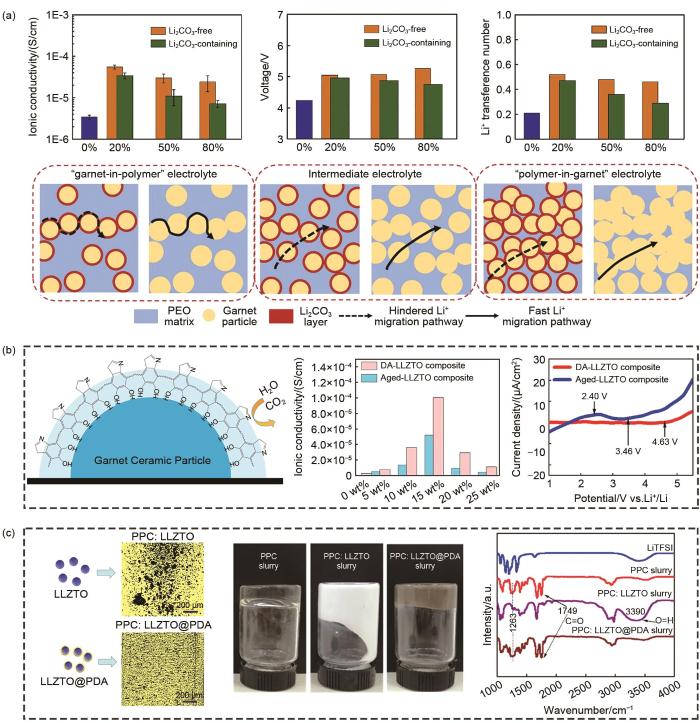

(a) The influence of Li2CO3 coating on lithium-ion transport path of the composite solid electrolyte with different LLZTO additions[32]; (b) Electrochemical performances of composite electrolyte prepared using polydopamine-coated LLZTO (DA-LLZTO) as inorganic filler[34]; (c) Polydopamine coated LLZTO (DA-LLZTO) can be uniformly dispersed in PPC
Fig. 3
(a) Lithium-ion conductivity of PEO/LLZTO composite solid electrolyte membranes with different LLZTO volume fractions at different temperatures[44]; (b) The Li-ion conductivity as a function of LLZTO volume fraction for the LLZTO particles with different sizes; (c) LSV curves of PEO:LiTFSI: LLZTO and PEO: LLZTO composite electrolyte; (d) Exploring the lithium-ion transfer pathway in PEO/LLZTO composite solid electrolyte using solid-state nuclear magnetic technology[45]; Schematic diagrams of the lithium-ion transfer pathways when the fractions of LLZO is (e) less than the percolation threshold; (f) in the interval of percolation threshold (g) larger than the percolation threshold in the PEO/LLZO composite electrolyte[46]
Fig. 4
(a) Li2.3-x C0.7+x B0.3-x O3 solid electrolyte interphase coated on both LLZO and LiCoO2 through the reaction between the Li2.3C0.7B0.3O3 solder and the Li2CO3 layers[51]. (b) Schematic illustration of solid-state battery based on Li2CO3 free LLZO/PEO composite electrolyte[36]. (c) Schematic illustration and corresponding photographs and SEM images of cathode supported composite electrolyte[52]
Ohta等[50]使用硼酸锂作为助熔剂,在降低共烧结温度的同时隔绝正极材料(LiCoO2)与LLZO的直接接触,有效抑制了副反应的发生。Han等[51]在LLZO-LiCoO2复合正极中引入Li2.3C0.7B0.3O3作为助熔剂,巧妙地利用其与LLZO-LiCoO2材料表面原位生长的Li2CO3层进行反应,在降低烧结温度的同时在复合正极材料表面构筑具有较高锂离子电导率的Li2+y C1-y B y O3 (y = 0~0.3)中间相[图4(a)所示],显著提升了固态电池的电化学性能。
Fig. 6
(a) First-principles calculation and analysis results of LLZO electrochemical window[56]; (b) Schematic diagram of the improved structure of a solid electrolyte electrochemical window test device[59]
LLZO固体电解质中的锂金属贯穿机制是固态锂电池领域最为重要的研究方向之一。从理论上分析,石榴石型固体电解质具有极高的剪切模量和锂离子迁移数(约为1),使其能够有效抑制锂枝晶的生长。然而,大量研究结果表明,在几乎所有状态下(多晶态、单晶态、高致密度、低致密度等)的石榴石型固体电解质中均观测到了锂枝晶生长及锂金属贯穿现象。Sharafi等[69]通过恒流测试,提出了固体电解质存在临界电流密度(critical current density,CCD),当施加在固态锂电池上的电流密度高于CCD时,锂金属就会贯穿固体电解质,导致电池短路失效。通过总结当前的研究进展,导致LLZO陶瓷电解质被锂金属贯穿的因素主要为固体电解质结构缺陷、界面接触以及界面电荷传输行为。首先,对于一般的LLZO固体电解质制备工艺,不可避免地会导致表面及内部出现结构缺陷。即使通过热压的方法获得致密度高于99.6%的LLZO陶瓷片,其内部的晶界、晶格缺陷、气孔以及表面的划痕仍然难以彻底消除。在锂金属沉积过程中,结构缺陷处的成核势垒降低并会引起电场集中,造成锂金属的优先沉积。Kim等[70]利用原位光学显微镜对LLZO表面的金属锂沉积过程进行观察,结果显示,即使在较低的电流密度(0.1 mA/cm2)下,金属锂也会优先沉积在LLZO的表面缺陷处造成应力集中,随着沉积时间的增加,孔洞形成并最终造成电池短路失效[图7(a)]。此外,氧化物固体电解质在接触空气之后会在表面形成表面能较高的碳酸锂(Li2CO3)层,该层的存在导致固体电解质与锂金属之间的界面接触变差[图7(b)],不均匀的界面接触会导致不均匀的锂离子传导及局域电流密度集中,使锂金属在固体电解质/负极界面处集中沉积[71]。针对锂金属与Li2CO3层浸润性差的问题,研究者们提出利用化学腐蚀、高温处理、机械打磨等方法去除LLZO表面的碳酸锂层,从而改善其与锂金属之间的界面接触,降低电池的界面阻抗并提升临界电流密度。然而上述方法的使用会导致LLZO陶瓷电解质的表面粗糙度增加,表面缺陷增多,不利于锂金属在界面处的均匀沉积。近年来,有关利用亲锂中间层修饰LLZO固体电解质/锂金属界面以改善两者之间界面接触的研究工作被广泛报道。Murugan等[72]利用Au-Li合金层来改善锂金属在LLZO固体电解质表面的浸润性,改性后的固态锂电池显示出较小的界面阻抗和室温下较为稳定的循环性[图7(c)]。
Fig. 7
(a) Schematic diagram of Li deposition behavior on the surface of LLZO solid electrolyte with defects[70]; (b) Effect of Li2CO3 Layer on the lithiophilicity of LLZO Solid Electrolyte[71]; (c) Using Au-Li alloy layer to improve the wettability of lithium metal on the surface of LLZO solid electrolyte[72]; (d) In-situ characterization of the electrochemical process of lithium deposition in solid electrolytes using neutron radiation technology[73]; (e) Mechanism diagram of lithium metal penetration behavior in solid electrolyte[74]
Fig. 9
(a) The interfacial reaction between metallic lithium and LLZO leads to the formation of an interfacial layer[76]; (b) The effect of Al, Ta, Nb doping on the reduction process of Zr in LLZO by lithium metal[77]
3.3 界面应力应变
锂电池中常用的高比能负极,如锂金属负极、硅负极等在充放电过程中均会产生较大的体积变化,而对于氧化物固体电解质而言(以LLZO为例),极高的杨氏模量使其无法有效容纳电极材料在循环过程中产生的体积变化,这就导致在负极材料与固体电解质界面处产生新的力学问题[47]。对于锂金属负极而言,锂金属在Li/LLZO界面处的沉积机制与其在液体电解质中的沉积机制有很大不同,这也带来了新的应力应变问题。Porz等[78]提出了一种锂金属在Li/LLZO界面处沉积的电化学机械模型,如图10(a)所示,模型中认为锂金属在集流体上开始沉积,在后续过程中填充集流体与LLZO固体电解质之间的空间。而由于固体电解质表面的裂纹和孔洞处存在局部电场聚集,锂金属会优先在这些位置沉积,使裂纹和孔洞被填充,在此过程中,Li/LLZO界面的应力会随着锂沉积量的增加而变大,造成裂纹扩展。在对模型进行实验验证时发现,在临界电流密度以上,金属锂的沉积过电势和界面处的机械应力都达到阈值,促使LLZO固体电解质表面处的裂纹扩展,最终能够在固体电解质内部形成复杂的网络[图10(b)]。这些结果表明锂金属在固体电解质中的生长过程类似于格里菲斯裂纹扩展,而不同于液态电解质中的锂枝晶生长机制,同时也表明Newman等提出的聚合物基固体电解质中机械强度抑制锂枝晶生长的观点,不适用于氧化物陶瓷固体电解质这类高剪切模量的脆性材料。近期,Ning等[79]利用原位X射线断层扫描技术(X-CT)对固体电解质中锂金属沉积行为进行了直接成像,原位追踪锂的沉积和裂纹在陶瓷电解质中的传播。结果显示,固体电解质中的正应变的热点来源于锂的沉积,而裂纹在固体电解质中的传播却远远先于金属锂,即使裂纹穿过整个电解质,连接沉积电极和剥离电极,固态锂电池也没有发生短路,说明裂纹在为锂枝晶的生长传播“开道”,而锂随后填充在裂纹中[如图10(c)所示]。使用有机/无机复合固体电解质是缓解因电极体积变化所引起的应力的有效方法。Huo等[80]设计了一种多层的复合固体电解质体系,中间层为40 μm厚的“polymer in ceramic”型复合电解质(PIC-5 μm),其中LLZTO颗粒的粒径是5 μm,含量为80%(体积分数);两侧为10 μm厚的“ceramic in polymer”型复合电解质(CIP-200 nm),其中LLZTO颗粒尺寸是200 nm,含量为20%(体积分数)。如图10(d)所示,复合电解质中不同的陶瓷颗粒尺寸及含量造成其具有不同的力学性能,其中大粒径高含量的PIC-5 μm复合电解质具有较高的机械模量,用于抑制锂枝晶的生长;而小粒径低含量的CIP-200 nm复合电解质具有较好的柔性,缓解锂负极/电解质界面的体积变化,改善界面接触。此项工作通过对固体电解质层进行合理的力学性能调控解决了界面应力应变问题。与锂金属负极类似,硅(Si)负极同样面临着巨大体积膨胀所导致的界面应力应变问题。Tian等[81]利用有限元模拟的方法对Si负极/固体电解质界面中存在的应力应变问题进行了详细分析。结果表明在充电过程中,LiCoO2正极脱去50%的锂离子时伴随着约2%的体积收缩,而这部分锂离子在嵌入Si负极时会造成23%的体积膨胀;同时,LiCoO2正极与LiPON固体电解质之间的界面在形成中间相时伴随着8%的体积收缩,而对于Si/LiPON界面而言,体积收缩高达27%。由此可见,Si负极巨大的体积变化,将引起Si/固体电解质界面非常严重的应力应变问题。针对Si负极在固态电池中的力学失效问题,Huo等[82]设计了一种能够与Si负极形成稳定缓冲界面的柔性复合固体电解质(PPC/LLZTO),与刚性的LLZO陶瓷电解质相比,柔性的PPC/LLZTO复合电解质能够有效缓解电池循环过程中因体积变化所导致的应力,保证电池的界面力学稳定性。
Fig. 10
(a) Electrochemical mechanical model of lithium metal deposition at the Li/LLZO interface[78]; (b) The relationship between the overpotential/crack growth stress of lithium metal deposition and the size of defects in solid electrolyte; (c) Direct imaging of lithium metal deposition behavior in solid electrolyte by In-situ X-ray tomography (X-CT)[79]; (d) Utilizing multilayer composite solid electrolyte to achieve rational mechanical properties control and solve the problems of interfacial stress/strain[80]
Fig. 11
(a) The influence of different pressures applied during the battery assembly process on the stability of Li/solid electrolyte interface[83]; (b) Schematic diagram of a high-performance pure silicon anode all-solid-state battery based on sulfide solid electrolyte[84]
目前有关锂离子在固体电解质/电极界面传输行为的表征大多停留在恒流充放电测试、循环伏安扫描、电化学阻抗谱等电化学分析方法。对于电解质/电极界面处的锂离子输运研究,不同于界面接触良好的液态电解质体系,固体电解质与电极材料之间的固固接触界面的离子输运行为更加复杂。此外,对于聚合物相和无机陶瓷相共同组成的复合固体电解质而言,由于电解质内部本征界面的引入,锂离子传输行为进一步复杂化。想要理解固态锂电池中的固固界面锂离子传输机制,必须开发更为直观的表征方法。固体核磁共振(solid state nuclear magnetic resonance,SSNMR)能够检测外加磁场所引起的原子核自旋态变化信号,是一种无损检测技术。使用二维离子交换SSNMR技术可以有效探测固体电解质/电极界面的锂离子传输行为。使用该方法对复合固体电解质中的锂离子传输行为进行表征也是一个非常重要的研究方向。此外,中子深度剖析技术具有对轻质元素灵敏度高的优点,能够通过与原子核发生中子反应来定量分析锂离子的数量,利用不同的出射能量范围来定位锂离子的空间位置并原位观测锂离子浓度的动态变化,这一方法也适用于探究界面锂离子传输行为。通过明晰界面锂离子的传输机制,可以获得更多有关锂金属沉积行为、锂电池失效机理等方面的信息,进而指导高性能固体电解质的制备。
LIU J, BAO Z N, CUI Y, et al. Pathways for practical high-energy long-cycling lithium metal batteries[J]. Nature Energy, 2019, 4(3): 180-186.
LIN D C, LIU Y Y, PEI A, et al. Nanoscale perspective: Materials designs and understandings in lithium metal anodes[J]. Nano Research, 2017, 10(12): 4003-4026.
WU F X, MAIER J, YU Y. Guidelines and trends for next-generation rechargeable lithium and lithium-ion batteries[J]. Chemical Society Reviews, 2020, 49(5): 1569-1614.
YANG C P, FU K, ZHANG Y, et al. Protected lithium-metal anodes in batteries: From liquid to solid[J]. Advanced Materials, 2017, 29(36): 1701169.
XIN S, YOU Y, WANG S F, et al. Solid-state lithium metal batteries promoted by nanotechnology: Progress and prospects[J]. ACS Energy Letters, 2017, 2(6): 1385-1394.
JIA M Y, ZHAO N, HUO H Y, et al. Comprehensive investigation into garnet electrolytes toward application-oriented solid lithium batteries[J]. Electrochemical Energy Reviews, 2020, 3(4): 656-689.
HUANG W L, BI Z J, ZHAO N, et al. Chemical interface engineering of solid garnet batteries for long-life and high-rate performance[J]. Chemical Engineering Journal, 2021, 424: 130423.
MURUGAN R, THANGADURAI V, WEPPNER W. Fast lithium ion conduction in garnet-type Li7La3Zr2O12[J]. Angewandte Chemie International Edition, 2007, 46(41): 7778-7781.
KOBAYASHI T, IMADE Y, SHISHIHARA D, et al. All solid-state battery with sulfur electrode and thio-LISICON electrolyte[J]. Journal of Power Sources, 2008, 182(2): 621-625.
ZHANG Z X, ZHANG L, LIU Y Y, et al. Synthesis and characterization of argyrodite solid electrolytes for all-solid-state Li-ion batteries[J]. Journal of Alloys and Compounds, 2018, 747: 227-235.
ANANTHARAMULU N, KOTESWARA RAO K, RAMBABU G, et al. A wide-ranging review on Nasicon type materials[J]. Journal of Materials Science, 2011, 46(9): 2821-2837.
MIZUNO F, HAYASHI A, TADANAGA K, et al. New, highly ion-conductive crystals precipitated from Li2S-P2S5 glasses[J]. Advanced Materials, 2005, 17(7): 918-921.
SENEVIRATHNE K, DAY C S, GROSS M D, et al. A new crystalline LiPON electrolyte: Synthesis, properties, and electronic structure[J]. Solid State Ionics, 2013, 233: 95-101.
WANG C W, FU K, KAMMAMPATA S P, et al. Garnet-type solid-state electrolytes: Materials, interfaces, and batteries[J]. Chemical Reviews, 2020, 120(10): 4257-4300.
GUO S J, SUN Y G, CAO A M. Garnet-type solid-state electrolyte Li7La3Zr2O12: Crystal structure, element doping and interface strategies for solid-state lithium batteries[J]. Chemical Research in Chinese Universities, 2020, 36(3): 329-342.
FERRARESI G, EL KAZZI M, CZORNOMAZ L, et al. Electrochemical performance of all-solid-state Li-ion batteries based on garnet electrolyte using silicon as a model electrode[J]. ACS Energy Letters, 2018, 3(4): 1006-1012.
PARK K, YU B C, JUNG J W, et al. Electrochemical nature of the cathode interface for a solid-state lithium-ion battery: Interface between LiCoO2 and Garnet-Li7La3Zr2O12[J]. Chemistry of Materials, 2016, 28(21): 8051-8059.
CHENG L, CRUMLIN E J, CHEN W, et al. The origin of high electrolyte-electrode interfacial resistances in lithium cells containing garnet type solid electrolytes[J]. Physical Chemistry Chemical Physics: PCCP, 2014, 16(34): 18294-18300.
MA C, RANGASAMY E, LIANG C D, et al. Excellent stability of a lithium-ion-conducting solid electrolyte upon reversible Li+/H+ exchange in aqueous solutions[J]. Angewandte Chemie International Edition, 2015, 54(1): 129-133.
HUO H Y, CHEN Y, ZHAO N, et al. In-situ formed Li2CO3-free garnet/Li interface by rapid acid treatment for dendrite-free solid-state batteries[J]. Nano Energy, 2019, 61: 119-125.
VARDAR G, BOWMAN W J, LU Q, et al. Structure, chemistry, and charge transfer resistance of the interface between Li7La3Zr2O12 electrolyte and LiCoO2 cathode [J]. Chemistry of Materials, 2018, 30(18): 6259-6276.
HAN X G, GONG Y H, FU K, et al. Negating interfacial impedance in garnet-based solid-state Li metal batteries[J]. Nature Materials, 2017, 16(5): 572-579.
LIU Q, GENG Z, HAN C P, et al. Challenges and perspectives of garnet solid electrolytes for all solid-state lithium batteries[J]. Journal of Power Sources, 2018, 389: 120-134.
NOLAN A M, WACHSMAN E D, MO Y F. Computation-guided discovery of coating materials to stabilize the interface between lithium garnet solid electrolyte and high-energy cathodes for all-solid-state lithium batteries[J]. Energy Storage Materials, 2021, 41: 571-580.
KRAUSKOPF T, DIPPEL R, HARTMANN H, et al. Lithium-metal growth kinetics on LLZO garnet-type solid electrolytes[J]. Joule, 2019, 3(8): 2030-2049.
MU S, HUANG W L, SUN W H, et al. Heterogeneous electrolyte membranes enabling double-side stable interfaces for solid lithium batteries[J]. Journal of Energy Chemistry, 2021, 60: 162-168.
CAO Y, LI Y Q, GUO X X. Densification and lithium ion conductivity of garnet-type Li7–xLa3Zr2–xTaxO12(x= 0.25) solid electrolytes[J]. Chinese Physics B, 2013, 22(7): 078201.
LI Y Q, CAO Y, GUO X X. Influence of lithium oxide additives on densification and ionic conductivity of garnet-type Li6.75La3Zr1.75Ta0.25O12 solid electrolytes[J]. Solid State Ionics, 2013, 253: 76-80.
HUO H Y, LI X N, SUN Y P, et al. Li2CO3 effects: New insights into polymer/garnet electrolytes for dendrite-free solid lithium batteries[J]. Nano Energy, 2020, 73: 104836.
JIA M Y, ZHAO N, BI Z J, et al. Polydopamine-coated garnet particles homogeneously distributed in poly(propylene carbonate) for the conductive and stable membrane electrolytes of solid lithium batteries[J]. ACS Applied Materials & Interfaces, 2020, 12(41): 46162-46169.
FAN L Z, HE H C, NAN C W. Tailoring inorganic-polymer composites for the mass production of solid-state batteries[J]. Nature Reviews Materials, 2021, 6(11): 1003-1019.
KELLER M, APPETECCHI G B, KIM G T, et al. Electrochemical performance of a solvent-free hybrid ceramic-polymer electrolyte based on Li7La3Zr2O12 in P(EO)15LiTFSI[J]. Journal of Power Sources, 2017, 353: 287-297.
LU W Z, XUE M Z, ZHANG C M. Modified Li7La3Zr2O12 (LLZO) and LLZO-polymer composites for solid-state lithium batteries[J]. Energy Storage Materials, 2021, 39: 108-129.
LI L S, DENG Y F, CHEN G H. Status and prospect of garnet/polymer solid composite electrolytes for all-solid-state lithium batteries[J]. Journal of Energy Chemistry, 2020, 50: 154-177.
YANG T, ZHENG J, CHENG Q, et al. Composite polymer electrolytes with Li7La3Zr2O12 garnet-type nanowires as ceramic fillers: Mechanism of conductivity enhancement and role of doping and morphology[J]. ACS Applied Materials & Interfaces, 2017, 9(26): 21773-21780.
ZHANG J X, ZHAO N, ZHANG M, et al. Flexible and ion-conducting membrane electrolytes for solid-state lithium batteries: Dispersion of garnet nanoparticles in insulating polyethylene oxide[J]. Nano Energy, 2016, 28: 447-454.
ZHENG J, HU Y Y. New insights into the compositional dependence of Li-ion transport in polymer-ceramic composite electrolytes[J]. ACS Applied Materials & Interfaces, 2018, 10(4): 4113-4120.
CHOUDHURY S, STALIN S, VU D, et al. Solid-state polymer electrolytes for high-performance lithium metal batteries[J]. Nature Communications, 2019, 10: 4398.
BUCCI G, SWAMY T, CHIANG Y M, et al. Modeling of internal mechanical failure of all-solid-state batteries during electrochemical cycling, and implications for battery design[EB/OL]. 2017: arXiv: 1703.00113[cond-mat.mtrl-sci]. https://arxiv.org/abs/1703.00113
YAN X F, LI Z B, WEN Z Y, et al. Li/Li7La3Zr2O12/LiFePO4 all-solid-state battery with ultrathin nanoscale solid electrolyte[J]. The Journal of Physical Chemistry C, 2017, 121(3): 1431-1435.
OHTA S, KOMAGATA S, SEKI J, et al. All-solid-state lithium ion battery using garnet-type oxide and Li3BO3 solid electrolytes fabricated by screen-printing[J]. Journal of Power Sources, 2013, 238: 53-56.
BI Z J, MU S, ZHAO N, et al. Cathode supported solid lithium batteries enabling high energy density and stable cyclability[J]. Energy Storage Materials, 2021, 35: 512-519.
BI Z J, HUANG W L, MU S, et al. Dual-interface reinforced flexible solid garnet batteries enabled by in situ solidified gel polymer electrolytes[J]. Nano Energy, 2021, 90: 106498.
DU F M, ZHAO N, LI Y Q, et al. All solid state lithium batteries based on lamellar garnet-type ceramic electrolytes[J]. Journal of Power Sources, 2015, 300: 24-28.
HARUYAMA J, SODEYAMA K, HAN L Y, et al. Space-charge layer effect at interface between oxide cathode and sulfide electrolyte in all-solid-state lithium-ion battery[J]. Chemistry of Materials, 2014, 26(14): 4248-4255.
WANG L L, XIE R C, CHEN B B, et al. In-situ visualization of the space-charge-layer effect on interfacial lithium-ion transport in all-solid-state batteries[J]. Nature Communications, 2020, 11: 5889.
DE KLERK N J J, WAGEMAKER M. Space-charge layers in all-solid-state batteries; Important or negligible?[J]. ACS Applied Energy Materials, 2018, 1(10): 5609-5618.
OHTA S, KOBAYASHI T, ASAOKA T. High lithium ionic conductivity in the garnet-type oxide Li7-X La3(Zr2-X, NbX)O12 (X = 0-2)[J]. Journal of Power Sources, 2011, 196(6): 3342-3345.
HAN F D, ZHU Y Z, HE X F, et al. Electrochemical stability of Li10GeP2S12 and Li7La3Zr2O12 solid electrolytes[J]. Advanced Energy Materials, 2016, 6(8): 1501590.
ZHUANG Y, ZOU Z Y, LU B, et al. Understanding the Li diffusion mechanism and positive effect of current collector volume expansion in anode free batteries[J]. Chinese Physics B, 2020, 29(6): 068202.
XIONG Z H, SHI S Q, OUYANG C Y, et al. Ab initio investigation of the surface properties of Cu(111) and Li diffusion in Cu thin film[J]. Physics Letters A, 2005, 337(3): 247-255.
MONROE C, NEWMAN J. The impact of elastic deformation on deposition kinetics at lithium/polymer interfaces[J]. Journal of the Electrochemical Society, 2005, 152(2): A396.
HUO H Y, CHEN Y, LI R Y, et al. Design of a mixed conductive garnet/Li interface for dendrite-free solid lithium metal batteries[J]. Energy & Environmental Science, 2020, 13(1): 127-134.
HUO H Y, LIANG J N, ZHAO N, et al. Dynamics of the garnet/Li interface for dendrite-free solid-state batteries[J]. ACS Energy Letters, 2020, 5(7): 2156-2164.
KHOKHAR W A, ZHAO N, HUANG W L, et al. Different behaviors of metal penetration in Na and Li solid electrolytes[J]. ACS Applied Materials & Interfaces, 2020, 12(48): 53781-53787.
ZHAO N, FANG R, HE M H, et al. Cycle stability of lithium/garnet/lithium cells with different intermediate layers[J]. Rare Metals, 2018, 37(6): 473-479.
SHARAFI A, KAZYAK E, DAVIS A L, et al. Surface chemistry mechanism of ultra-low interfacial resistance in the solid-state electrolyte Li7La3Zr2O12[J]. Chemistry of Materials, 2017, 29(18): 7961-7968.
KIM S, JUNG C, KIM H, et al. The role of interlayer chemistry in Li-metal growth through a garnet-type solid electrolyte[J]. Advanced Energy Materials, 2020, 10(12): 1903993.
HUANG W L, ZHAO N, BI Z J, et al. Can we find solution to eliminate Li penetration through solid garnet electrolytes? [J]. Materials Today Nano, 2020, 10: 100075.
ALEXANDER G V, PATRA S, SOBHAN RAJ S V, et al. Electrodes-electrolyte interfacial engineering for realizing room temperature lithium metal battery based on garnet structured solid fast Li+ conductors[J]. Journal of Power Sources, 2018, 396: 764-773.
HAN F D, WESTOVER A S, YUE J, et al. High electronic conductivity as the origin of lithium dendrite formation within solid electrolytes[J]. Nature Energy, 2019, 4(3): 187-196.
LIU X M, GARCIA-MENDEZ R, LUPINI A R, et al. Local electronic structure variation resulting in Li 'filament' formation within solid electrolytes[J]. Nature Materials, 2021, 20(11): 1485-1490.
HUO H Y, GAO J, ZHAO N, et al. A flexible electron-blocking interfacial shield for dendrite-free solid lithium metal batteries[J]. Nature Communications, 2021, 12: 176.
MA C, CHENG Y Q, YIN K B, et al. Interfacial stability of Li metal-solid electrolyte elucidated via in situ electron microscopy[J]. Nano Letters, 2016, 16(11): 7030-7036.
PORZ L, SWAMY T, SHELDON B W, et al. Mechanism of lithium metal penetration through inorganic solid electrolytes[J]. Advanced Energy Materials, 2017, 7(20): 1701003.
NING Z Y, JOLLY D S, LI G C, et al. Visualizing plating-induced cracking in lithium-anode solid-electrolyte cells[J]. Nature Materials, 2021, 20(8): 1121-1129.
HUO H Y, CHEN Y, LUO J, et al. Rational design of hierarchical "ceramic-in-polymer" and "polymer-in-ceramic" electrolytes for dendrite-free solid-state batteries[J]. Advanced Energy Materials, 2019, 9(17): 1804004.
TIAN H K, CHAKRABORTY A, TALIN A A, et al. Evaluation of the electrochemo-mechanically induced stress in all-solid-state Li-ion batteries[J]. Journal of the Electrochemical Society, 2020, 167(9): 090541.
HUO H Y, SUN J Y, CHEN C, et al. Flexible interfaces between Si anodes and composite electrolytes consisting of poly(propylene carbonates) and garnets for solid-state batteries[J]. Journal of Power Sources, 2018, 383: 150-156.
DOUX J M, NGUYEN H, TAN D H S, et al. Stack pressure considerations for room-temperature all-solid-state lithium metal batteries[J]. Advanced Energy Materials, 2020, 10(1): 1903253.
TAN D H S, CHEN Y T, YANG H D, et al. Carbon-free high-loading silicon anodes enabled by sulfide solid electrolytes[J]. Science, 2021, 373(6562): 1494-1499.
(a) The influence of Li2CO3 coating on lithium-ion transport path of the composite solid electrolyte with different LLZTO additions[32]; (b) Electrochemical performances of composite electrolyte prepared using polydopamine-coated LLZTO (DA-LLZTO) as inorganic filler[34]; (c) Polydopamine coated LLZTO (DA-LLZTO) can be uniformly dispersed in PPCFig. 2
... [36];(b) 聚多巴胺包覆的LLZTO(DA-LLZTO)作为无机填料所制备的复合电解质的电化学性能[38];(c) 聚多巴胺包覆的LLZTO(DA-LLZTO)能够在PPC中均匀分散(a) The influence of Li2CO3 coating on lithium-ion transport path of the composite solid electrolyte with different LLZTO additions[32]; (b) Electrochemical performances of composite electrolyte prepared using polydopamine-coated LLZTO (DA-LLZTO) as inorganic filler[34]; (c) Polydopamine coated LLZTO (DA-LLZTO) can be uniformly dispersed in PPCFig. 2
(a) Li2.3-x C0.7+x B0.3-x O3 solid electrolyte interphase coated on both LLZO and LiCoO2 through the reaction between the Li2.3C0.7B0.3O3 solder and the Li2CO3 layers[51]. (b) Schematic illustration of solid-state battery based on Li2CO3 free LLZO/PEO composite electrolyte[36]. (c) Schematic illustration and corresponding photographs and SEM images of cathode supported composite electrolyte[52]Fig. 4
Ohta等[50]使用硼酸锂作为助熔剂,在降低共烧结温度的同时隔绝正极材料(LiCoO2)与LLZO的直接接触,有效抑制了副反应的发生.Han等[51]在LLZO-LiCoO2复合正极中引入Li2.3C0.7B0.3O3作为助熔剂,巧妙地利用其与LLZO-LiCoO2材料表面原位生长的Li2CO3层进行反应,在降低烧结温度的同时在复合正极材料表面构筑具有较高锂离子电导率的Li2+y C1-y B y O3 (y = 0~0.3)中间相[图4(a)所示],显著提升了固态电池的电化学性能. ...
... [36]. (c) Schematic illustration and corresponding photographs and SEM images of cathode supported composite electrolyte[52]Fig. 4
Ohta等[50]使用硼酸锂作为助熔剂,在降低共烧结温度的同时隔绝正极材料(LiCoO2)与LLZO的直接接触,有效抑制了副反应的发生.Han等[51]在LLZO-LiCoO2复合正极中引入Li2.3C0.7B0.3O3作为助熔剂,巧妙地利用其与LLZO-LiCoO2材料表面原位生长的Li2CO3层进行反应,在降低烧结温度的同时在复合正极材料表面构筑具有较高锂离子电导率的Li2+y C1-y B y O3 (y = 0~0.3)中间相[图4(a)所示],显著提升了固态电池的电化学性能. ...
(a) The influence of Li2CO3 coating on lithium-ion transport path of the composite solid electrolyte with different LLZTO additions[32]; (b) Electrochemical performances of composite electrolyte prepared using polydopamine-coated LLZTO (DA-LLZTO) as inorganic filler[34]; (c) Polydopamine coated LLZTO (DA-LLZTO) can be uniformly dispersed in PPCFig. 2
... [44];(b) 使用不同尺寸的LLZTO颗粒作为添加剂的复合电解质膜的锂离子电导率随LLZTO体积分数的变化曲线;(c) PEO: LiTFSI: LLZTO和PEO: LLZTO复合固体电解质膜的LSV曲线;(d) 利用固态核磁技术探究PEO/LLZTO复合固体电解质中的锂离子传输路径[45];PEO/LLZO复合固体电解质中,LLZO添加量(e) 小于渗流阈值;(f) 达到渗流阈值;(g) 超过渗流阈值时的锂离子传输路径示意图[46](a) Lithium-ion conductivity of PEO/LLZTO composite solid electrolyte membranes with different LLZTO volume fractions at different temperatures[44]; (b) The Li-ion conductivity as a function of LLZTO volume fraction for the LLZTO particles with different sizes; (c) LSV curves of PEO:LiTFSI: LLZTO and PEO: LLZTO composite electrolyte; (d) Exploring the lithium-ion transfer pathway in PEO/LLZTO composite solid electrolyte using solid-state nuclear magnetic technology[45]; Schematic diagrams of the lithium-ion transfer pathways when the fractions of LLZO is (e) less than the percolation threshold; (f) in the interval of percolation threshold (g) larger than the percolation threshold in the PEO/LLZO composite electrolyte[46]Fig. 3
... [44]; (b) The Li-ion conductivity as a function of LLZTO volume fraction for the LLZTO particles with different sizes; (c) LSV curves of PEO:LiTFSI: LLZTO and PEO: LLZTO composite electrolyte; (d) Exploring the lithium-ion transfer pathway in PEO/LLZTO composite solid electrolyte using solid-state nuclear magnetic technology[45]; Schematic diagrams of the lithium-ion transfer pathways when the fractions of LLZO is (e) less than the percolation threshold; (f) in the interval of percolation threshold (g) larger than the percolation threshold in the PEO/LLZO composite electrolyte[46]Fig. 3
... [45];PEO/LLZO复合固体电解质中,LLZO添加量(e) 小于渗流阈值;(f) 达到渗流阈值;(g) 超过渗流阈值时的锂离子传输路径示意图[46](a) Lithium-ion conductivity of PEO/LLZTO composite solid electrolyte membranes with different LLZTO volume fractions at different temperatures[44]; (b) The Li-ion conductivity as a function of LLZTO volume fraction for the LLZTO particles with different sizes; (c) LSV curves of PEO:LiTFSI: LLZTO and PEO: LLZTO composite electrolyte; (d) Exploring the lithium-ion transfer pathway in PEO/LLZTO composite solid electrolyte using solid-state nuclear magnetic technology[45]; Schematic diagrams of the lithium-ion transfer pathways when the fractions of LLZO is (e) less than the percolation threshold; (f) in the interval of percolation threshold (g) larger than the percolation threshold in the PEO/LLZO composite electrolyte[46]Fig. 3
... [45]; Schematic diagrams of the lithium-ion transfer pathways when the fractions of LLZO is (e) less than the percolation threshold; (f) in the interval of percolation threshold (g) larger than the percolation threshold in the PEO/LLZO composite electrolyte[46]Fig. 3
... [46](a) Lithium-ion conductivity of PEO/LLZTO composite solid electrolyte membranes with different LLZTO volume fractions at different temperatures[44]; (b) The Li-ion conductivity as a function of LLZTO volume fraction for the LLZTO particles with different sizes; (c) LSV curves of PEO:LiTFSI: LLZTO and PEO: LLZTO composite electrolyte; (d) Exploring the lithium-ion transfer pathway in PEO/LLZTO composite solid electrolyte using solid-state nuclear magnetic technology[45]; Schematic diagrams of the lithium-ion transfer pathways when the fractions of LLZO is (e) less than the percolation threshold; (f) in the interval of percolation threshold (g) larger than the percolation threshold in the PEO/LLZO composite electrolyte[46]Fig. 3
... 石榴石型固体电解质材料和常见的正极材料均具有较高的杨氏模量,这导致两者之间无法实现良好的界面接触[47].同时,由于正极材料在充放电过程中,会不可避免地发生体积应变,由此产生的界面应力会进一步恶化界面接触,增加界面阻抗.Bucci等[48]的研究表明,如果电解质的弹性模量高于25 GPa,则当电极活性物质的体积变化超过7.5%时即会发生电解质/电极界面的接触失效.此外,固态电池的复合正极中通常会添加固体电解质材料来提供锂离子传输通道.因此,接触问题不仅会出现在正极和固体电解质之间的外部接触界面,还会存在于复合正极内部的活性物质颗粒和电解质颗粒之间的界面,只有同时保证两种界面的紧密接触,才能有效提高电池的循环稳定性.在常温条件下,单纯依靠加压的方式难以实现固体电解质与正极材料之间的良好接触.Yan等[49]采用传统的延流法制备了LLZO-LiFePO4双层薄膜,通过后续高温烧结的方法实现了固体电解质层与正极层的紧密接触.然而,在高温煅烧过程中正极材料中的过渡金属元素会与LLZO固体电解质发生相扩散,生成锂离子绝缘的LaMO3相(M = Ni、Co、Mn)及失锂的La2Zr2O7相,增加界面阻抗.Ohta等[50]使用硼酸锂作为助熔剂,在降低共烧结温度的同时隔绝正极材料(LiCoO2)与LLZO的直接接触,有效抑制了副反应的发生.Han等[51]在LLZO-LiCoO2复合正极中引入Li2.3C0.7B0.3O3作为助熔剂,巧妙地利用其与LLZO-LiCoO2材料表面原位生长的Li2CO3层进行反应,在降低烧结温度的同时在复合正极材料表面构筑具有较高锂离子电导率的Li2+y C1-y B y O3 (y = 0~0.3)中间相[图4(a)所示],显著提升了固态电池的电化学性能. ...
... 锂电池中常用的高比能负极,如锂金属负极、硅负极等在充放电过程中均会产生较大的体积变化,而对于氧化物固体电解质而言(以LLZO为例),极高的杨氏模量使其无法有效容纳电极材料在循环过程中产生的体积变化,这就导致在负极材料与固体电解质界面处产生新的力学问题[47].对于锂金属负极而言,锂金属在Li/LLZO界面处的沉积机制与其在液体电解质中的沉积机制有很大不同,这也带来了新的应力应变问题.Porz等[78]提出了一种锂金属在Li/LLZO界面处沉积的电化学机械模型,如图10(a)所示,模型中认为锂金属在集流体上开始沉积,在后续过程中填充集流体与LLZO固体电解质之间的空间.而由于固体电解质表面的裂纹和孔洞处存在局部电场聚集,锂金属会优先在这些位置沉积,使裂纹和孔洞被填充,在此过程中,Li/LLZO界面的应力会随着锂沉积量的增加而变大,造成裂纹扩展.在对模型进行实验验证时发现,在临界电流密度以上,金属锂的沉积过电势和界面处的机械应力都达到阈值,促使LLZO固体电解质表面处的裂纹扩展,最终能够在固体电解质内部形成复杂的网络[图10(b)].这些结果表明锂金属在固体电解质中的生长过程类似于格里菲斯裂纹扩展,而不同于液态电解质中的锂枝晶生长机制,同时也表明Newman等提出的聚合物基固体电解质中机械强度抑制锂枝晶生长的观点,不适用于氧化物陶瓷固体电解质这类高剪切模量的脆性材料.近期,Ning等[79]利用原位X射线断层扫描技术(X-CT)对固体电解质中锂金属沉积行为进行了直接成像,原位追踪锂的沉积和裂纹在陶瓷电解质中的传播.结果显示,固体电解质中的正应变的热点来源于锂的沉积,而裂纹在固体电解质中的传播却远远先于金属锂,即使裂纹穿过整个电解质,连接沉积电极和剥离电极,固态锂电池也没有发生短路,说明裂纹在为锂枝晶的生长传播“开道”,而锂随后填充在裂纹中[如图10(c)所示].使用有机/无机复合固体电解质是缓解因电极体积变化所引起的应力的有效方法.Huo等[80]设计了一种多层的复合固体电解质体系,中间层为40 μm厚的“polymer in ceramic”型复合电解质(PIC-5 μm),其中LLZTO颗粒的粒径是5 μm,含量为80%(体积分数);两侧为10 μm厚的“ceramic in polymer”型复合电解质(CIP-200 nm),其中LLZTO颗粒尺寸是200 nm,含量为20%(体积分数).如图10(d)所示,复合电解质中不同的陶瓷颗粒尺寸及含量造成其具有不同的力学性能,其中大粒径高含量的PIC-5 μm复合电解质具有较高的机械模量,用于抑制锂枝晶的生长;而小粒径低含量的CIP-200 nm复合电解质具有较好的柔性,缓解锂负极/电解质界面的体积变化,改善界面接触.此项工作通过对固体电解质层进行合理的力学性能调控解决了界面应力应变问题.与锂金属负极类似,硅(Si)负极同样面临着巨大体积膨胀所导致的界面应力应变问题.Tian等[81]利用有限元模拟的方法对Si负极/固体电解质界面中存在的应力应变问题进行了详细分析.结果表明在充电过程中,LiCoO2正极脱去50%的锂离子时伴随着约2%的体积收缩,而这部分锂离子在嵌入Si负极时会造成23%的体积膨胀;同时,LiCoO2正极与LiPON固体电解质之间的界面在形成中间相时伴随着8%的体积收缩,而对于Si/LiPON界面而言,体积收缩高达27%.由此可见,Si负极巨大的体积变化,将引起Si/固体电解质界面非常严重的应力应变问题.针对Si负极在固态电池中的力学失效问题,Huo等[82]设计了一种能够与Si负极形成稳定缓冲界面的柔性复合固体电解质(PPC/LLZTO),与刚性的LLZO陶瓷电解质相比,柔性的PPC/LLZTO复合电解质能够有效缓解电池循环过程中因体积变化所导致的应力,保证电池的界面力学稳定性. ...
2
... 石榴石型固体电解质材料和常见的正极材料均具有较高的杨氏模量,这导致两者之间无法实现良好的界面接触[47].同时,由于正极材料在充放电过程中,会不可避免地发生体积应变,由此产生的界面应力会进一步恶化界面接触,增加界面阻抗.Bucci等[48]的研究表明,如果电解质的弹性模量高于25 GPa,则当电极活性物质的体积变化超过7.5%时即会发生电解质/电极界面的接触失效.此外,固态电池的复合正极中通常会添加固体电解质材料来提供锂离子传输通道.因此,接触问题不仅会出现在正极和固体电解质之间的外部接触界面,还会存在于复合正极内部的活性物质颗粒和电解质颗粒之间的界面,只有同时保证两种界面的紧密接触,才能有效提高电池的循环稳定性.在常温条件下,单纯依靠加压的方式难以实现固体电解质与正极材料之间的良好接触.Yan等[49]采用传统的延流法制备了LLZO-LiFePO4双层薄膜,通过后续高温烧结的方法实现了固体电解质层与正极层的紧密接触.然而,在高温煅烧过程中正极材料中的过渡金属元素会与LLZO固体电解质发生相扩散,生成锂离子绝缘的LaMO3相(M = Ni、Co、Mn)及失锂的La2Zr2O7相,增加界面阻抗.Ohta等[50]使用硼酸锂作为助熔剂,在降低共烧结温度的同时隔绝正极材料(LiCoO2)与LLZO的直接接触,有效抑制了副反应的发生.Han等[51]在LLZO-LiCoO2复合正极中引入Li2.3C0.7B0.3O3作为助熔剂,巧妙地利用其与LLZO-LiCoO2材料表面原位生长的Li2CO3层进行反应,在降低烧结温度的同时在复合正极材料表面构筑具有较高锂离子电导率的Li2+y C1-y B y O3 (y = 0~0.3)中间相[图4(a)所示],显著提升了固态电池的电化学性能. ...
... 锂电池中常用的高比能负极,如锂金属负极、硅负极等在充放电过程中均会产生较大的体积变化,而对于氧化物固体电解质而言(以LLZO为例),极高的杨氏模量使其无法有效容纳电极材料在循环过程中产生的体积变化,这就导致在负极材料与固体电解质界面处产生新的力学问题[47].对于锂金属负极而言,锂金属在Li/LLZO界面处的沉积机制与其在液体电解质中的沉积机制有很大不同,这也带来了新的应力应变问题.Porz等[78]提出了一种锂金属在Li/LLZO界面处沉积的电化学机械模型,如图10(a)所示,模型中认为锂金属在集流体上开始沉积,在后续过程中填充集流体与LLZO固体电解质之间的空间.而由于固体电解质表面的裂纹和孔洞处存在局部电场聚集,锂金属会优先在这些位置沉积,使裂纹和孔洞被填充,在此过程中,Li/LLZO界面的应力会随着锂沉积量的增加而变大,造成裂纹扩展.在对模型进行实验验证时发现,在临界电流密度以上,金属锂的沉积过电势和界面处的机械应力都达到阈值,促使LLZO固体电解质表面处的裂纹扩展,最终能够在固体电解质内部形成复杂的网络[图10(b)].这些结果表明锂金属在固体电解质中的生长过程类似于格里菲斯裂纹扩展,而不同于液态电解质中的锂枝晶生长机制,同时也表明Newman等提出的聚合物基固体电解质中机械强度抑制锂枝晶生长的观点,不适用于氧化物陶瓷固体电解质这类高剪切模量的脆性材料.近期,Ning等[79]利用原位X射线断层扫描技术(X-CT)对固体电解质中锂金属沉积行为进行了直接成像,原位追踪锂的沉积和裂纹在陶瓷电解质中的传播.结果显示,固体电解质中的正应变的热点来源于锂的沉积,而裂纹在固体电解质中的传播却远远先于金属锂,即使裂纹穿过整个电解质,连接沉积电极和剥离电极,固态锂电池也没有发生短路,说明裂纹在为锂枝晶的生长传播“开道”,而锂随后填充在裂纹中[如图10(c)所示].使用有机/无机复合固体电解质是缓解因电极体积变化所引起的应力的有效方法.Huo等[80]设计了一种多层的复合固体电解质体系,中间层为40 μm厚的“polymer in ceramic”型复合电解质(PIC-5 μm),其中LLZTO颗粒的粒径是5 μm,含量为80%(体积分数);两侧为10 μm厚的“ceramic in polymer”型复合电解质(CIP-200 nm),其中LLZTO颗粒尺寸是200 nm,含量为20%(体积分数).如图10(d)所示,复合电解质中不同的陶瓷颗粒尺寸及含量造成其具有不同的力学性能,其中大粒径高含量的PIC-5 μm复合电解质具有较高的机械模量,用于抑制锂枝晶的生长;而小粒径低含量的CIP-200 nm复合电解质具有较好的柔性,缓解锂负极/电解质界面的体积变化,改善界面接触.此项工作通过对固体电解质层进行合理的力学性能调控解决了界面应力应变问题.与锂金属负极类似,硅(Si)负极同样面临着巨大体积膨胀所导致的界面应力应变问题.Tian等[81]利用有限元模拟的方法对Si负极/固体电解质界面中存在的应力应变问题进行了详细分析.结果表明在充电过程中,LiCoO2正极脱去50%的锂离子时伴随着约2%的体积收缩,而这部分锂离子在嵌入Si负极时会造成23%的体积膨胀;同时,LiCoO2正极与LiPON固体电解质之间的界面在形成中间相时伴随着8%的体积收缩,而对于Si/LiPON界面而言,体积收缩高达27%.由此可见,Si负极巨大的体积变化,将引起Si/固体电解质界面非常严重的应力应变问题.针对Si负极在固态电池中的力学失效问题,Huo等[82]设计了一种能够与Si负极形成稳定缓冲界面的柔性复合固体电解质(PPC/LLZTO),与刚性的LLZO陶瓷电解质相比,柔性的PPC/LLZTO复合电解质能够有效缓解电池循环过程中因体积变化所导致的应力,保证电池的界面力学稳定性. ...
1
... 石榴石型固体电解质材料和常见的正极材料均具有较高的杨氏模量,这导致两者之间无法实现良好的界面接触[47].同时,由于正极材料在充放电过程中,会不可避免地发生体积应变,由此产生的界面应力会进一步恶化界面接触,增加界面阻抗.Bucci等[48]的研究表明,如果电解质的弹性模量高于25 GPa,则当电极活性物质的体积变化超过7.5%时即会发生电解质/电极界面的接触失效.此外,固态电池的复合正极中通常会添加固体电解质材料来提供锂离子传输通道.因此,接触问题不仅会出现在正极和固体电解质之间的外部接触界面,还会存在于复合正极内部的活性物质颗粒和电解质颗粒之间的界面,只有同时保证两种界面的紧密接触,才能有效提高电池的循环稳定性.在常温条件下,单纯依靠加压的方式难以实现固体电解质与正极材料之间的良好接触.Yan等[49]采用传统的延流法制备了LLZO-LiFePO4双层薄膜,通过后续高温烧结的方法实现了固体电解质层与正极层的紧密接触.然而,在高温煅烧过程中正极材料中的过渡金属元素会与LLZO固体电解质发生相扩散,生成锂离子绝缘的LaMO3相(M = Ni、Co、Mn)及失锂的La2Zr2O7相,增加界面阻抗.Ohta等[50]使用硼酸锂作为助熔剂,在降低共烧结温度的同时隔绝正极材料(LiCoO2)与LLZO的直接接触,有效抑制了副反应的发生.Han等[51]在LLZO-LiCoO2复合正极中引入Li2.3C0.7B0.3O3作为助熔剂,巧妙地利用其与LLZO-LiCoO2材料表面原位生长的Li2CO3层进行反应,在降低烧结温度的同时在复合正极材料表面构筑具有较高锂离子电导率的Li2+y C1-y B y O3 (y = 0~0.3)中间相[图4(a)所示],显著提升了固态电池的电化学性能. ...
1
... 石榴石型固体电解质材料和常见的正极材料均具有较高的杨氏模量,这导致两者之间无法实现良好的界面接触[47].同时,由于正极材料在充放电过程中,会不可避免地发生体积应变,由此产生的界面应力会进一步恶化界面接触,增加界面阻抗.Bucci等[48]的研究表明,如果电解质的弹性模量高于25 GPa,则当电极活性物质的体积变化超过7.5%时即会发生电解质/电极界面的接触失效.此外,固态电池的复合正极中通常会添加固体电解质材料来提供锂离子传输通道.因此,接触问题不仅会出现在正极和固体电解质之间的外部接触界面,还会存在于复合正极内部的活性物质颗粒和电解质颗粒之间的界面,只有同时保证两种界面的紧密接触,才能有效提高电池的循环稳定性.在常温条件下,单纯依靠加压的方式难以实现固体电解质与正极材料之间的良好接触.Yan等[49]采用传统的延流法制备了LLZO-LiFePO4双层薄膜,通过后续高温烧结的方法实现了固体电解质层与正极层的紧密接触.然而,在高温煅烧过程中正极材料中的过渡金属元素会与LLZO固体电解质发生相扩散,生成锂离子绝缘的LaMO3相(M = Ni、Co、Mn)及失锂的La2Zr2O7相,增加界面阻抗.Ohta等[50]使用硼酸锂作为助熔剂,在降低共烧结温度的同时隔绝正极材料(LiCoO2)与LLZO的直接接触,有效抑制了副反应的发生.Han等[51]在LLZO-LiCoO2复合正极中引入Li2.3C0.7B0.3O3作为助熔剂,巧妙地利用其与LLZO-LiCoO2材料表面原位生长的Li2CO3层进行反应,在降低烧结温度的同时在复合正极材料表面构筑具有较高锂离子电导率的Li2+y C1-y B y O3 (y = 0~0.3)中间相[图4(a)所示],显著提升了固态电池的电化学性能. ...
2
... 石榴石型固体电解质材料和常见的正极材料均具有较高的杨氏模量,这导致两者之间无法实现良好的界面接触[47].同时,由于正极材料在充放电过程中,会不可避免地发生体积应变,由此产生的界面应力会进一步恶化界面接触,增加界面阻抗.Bucci等[48]的研究表明,如果电解质的弹性模量高于25 GPa,则当电极活性物质的体积变化超过7.5%时即会发生电解质/电极界面的接触失效.此外,固态电池的复合正极中通常会添加固体电解质材料来提供锂离子传输通道.因此,接触问题不仅会出现在正极和固体电解质之间的外部接触界面,还会存在于复合正极内部的活性物质颗粒和电解质颗粒之间的界面,只有同时保证两种界面的紧密接触,才能有效提高电池的循环稳定性.在常温条件下,单纯依靠加压的方式难以实现固体电解质与正极材料之间的良好接触.Yan等[49]采用传统的延流法制备了LLZO-LiFePO4双层薄膜,通过后续高温烧结的方法实现了固体电解质层与正极层的紧密接触.然而,在高温煅烧过程中正极材料中的过渡金属元素会与LLZO固体电解质发生相扩散,生成锂离子绝缘的LaMO3相(M = Ni、Co、Mn)及失锂的La2Zr2O7相,增加界面阻抗.Ohta等[50]使用硼酸锂作为助熔剂,在降低共烧结温度的同时隔绝正极材料(LiCoO2)与LLZO的直接接触,有效抑制了副反应的发生.Han等[51]在LLZO-LiCoO2复合正极中引入Li2.3C0.7B0.3O3作为助熔剂,巧妙地利用其与LLZO-LiCoO2材料表面原位生长的Li2CO3层进行反应,在降低烧结温度的同时在复合正极材料表面构筑具有较高锂离子电导率的Li2+y C1-y B y O3 (y = 0~0.3)中间相[图4(a)所示],显著提升了固态电池的电化学性能. ...
... Ohta等[50]使用硼酸锂作为助熔剂,在降低共烧结温度的同时隔绝正极材料(LiCoO2)与LLZO的直接接触,有效抑制了副反应的发生.Han等[51]在LLZO-LiCoO2复合正极中引入Li2.3C0.7B0.3O3作为助熔剂,巧妙地利用其与LLZO-LiCoO2材料表面原位生长的Li2CO3层进行反应,在降低烧结温度的同时在复合正极材料表面构筑具有较高锂离子电导率的Li2+y C1-y B y O3 (y = 0~0.3)中间相[图4(a)所示],显著提升了固态电池的电化学性能. ...
4
... 石榴石型固体电解质材料和常见的正极材料均具有较高的杨氏模量,这导致两者之间无法实现良好的界面接触[47].同时,由于正极材料在充放电过程中,会不可避免地发生体积应变,由此产生的界面应力会进一步恶化界面接触,增加界面阻抗.Bucci等[48]的研究表明,如果电解质的弹性模量高于25 GPa,则当电极活性物质的体积变化超过7.5%时即会发生电解质/电极界面的接触失效.此外,固态电池的复合正极中通常会添加固体电解质材料来提供锂离子传输通道.因此,接触问题不仅会出现在正极和固体电解质之间的外部接触界面,还会存在于复合正极内部的活性物质颗粒和电解质颗粒之间的界面,只有同时保证两种界面的紧密接触,才能有效提高电池的循环稳定性.在常温条件下,单纯依靠加压的方式难以实现固体电解质与正极材料之间的良好接触.Yan等[49]采用传统的延流法制备了LLZO-LiFePO4双层薄膜,通过后续高温烧结的方法实现了固体电解质层与正极层的紧密接触.然而,在高温煅烧过程中正极材料中的过渡金属元素会与LLZO固体电解质发生相扩散,生成锂离子绝缘的LaMO3相(M = Ni、Co、Mn)及失锂的La2Zr2O7相,增加界面阻抗.Ohta等[50]使用硼酸锂作为助熔剂,在降低共烧结温度的同时隔绝正极材料(LiCoO2)与LLZO的直接接触,有效抑制了副反应的发生.Han等[51]在LLZO-LiCoO2复合正极中引入Li2.3C0.7B0.3O3作为助熔剂,巧妙地利用其与LLZO-LiCoO2材料表面原位生长的Li2CO3层进行反应,在降低烧结温度的同时在复合正极材料表面构筑具有较高锂离子电导率的Li2+y C1-y B y O3 (y = 0~0.3)中间相[图4(a)所示],显著提升了固态电池的电化学性能. ...
... [51];(b) 基于表面去除碳酸锂层的LLZO与PEO所得复合电解质组装的固态全电池示意图[36];(c) 正极支撑固体电解质复合膜的工艺方案示意图及相对应的照片及SEM图片[52](a) Li2.3-x C0.7+x B0.3-x O3 solid electrolyte interphase coated on both LLZO and LiCoO2 through the reaction between the Li2.3C0.7B0.3O3 solder and the Li2CO3 layers[51]. (b) Schematic illustration of solid-state battery based on Li2CO3 free LLZO/PEO composite electrolyte[36]. (c) Schematic illustration and corresponding photographs and SEM images of cathode supported composite electrolyte[52]Fig. 4
Ohta等[50]使用硼酸锂作为助熔剂,在降低共烧结温度的同时隔绝正极材料(LiCoO2)与LLZO的直接接触,有效抑制了副反应的发生.Han等[51]在LLZO-LiCoO2复合正极中引入Li2.3C0.7B0.3O3作为助熔剂,巧妙地利用其与LLZO-LiCoO2材料表面原位生长的Li2CO3层进行反应,在降低烧结温度的同时在复合正极材料表面构筑具有较高锂离子电导率的Li2+y C1-y B y O3 (y = 0~0.3)中间相[图4(a)所示],显著提升了固态电池的电化学性能. ...
... [51]. (b) Schematic illustration of solid-state battery based on Li2CO3 free LLZO/PEO composite electrolyte[36]. (c) Schematic illustration and corresponding photographs and SEM images of cathode supported composite electrolyte[52]Fig. 4
Ohta等[50]使用硼酸锂作为助熔剂,在降低共烧结温度的同时隔绝正极材料(LiCoO2)与LLZO的直接接触,有效抑制了副反应的发生.Han等[51]在LLZO-LiCoO2复合正极中引入Li2.3C0.7B0.3O3作为助熔剂,巧妙地利用其与LLZO-LiCoO2材料表面原位生长的Li2CO3层进行反应,在降低烧结温度的同时在复合正极材料表面构筑具有较高锂离子电导率的Li2+y C1-y B y O3 (y = 0~0.3)中间相[图4(a)所示],显著提升了固态电池的电化学性能. ...
... Ohta等[50]使用硼酸锂作为助熔剂,在降低共烧结温度的同时隔绝正极材料(LiCoO2)与LLZO的直接接触,有效抑制了副反应的发生.Han等[51]在LLZO-LiCoO2复合正极中引入Li2.3C0.7B0.3O3作为助熔剂,巧妙地利用其与LLZO-LiCoO2材料表面原位生长的Li2CO3层进行反应,在降低烧结温度的同时在复合正极材料表面构筑具有较高锂离子电导率的Li2+y C1-y B y O3 (y = 0~0.3)中间相[图4(a)所示],显著提升了固态电池的电化学性能. ...
2
... 石榴石型固体电解质材料和常见的正极材料均具有较高的杨氏模量,这导致两者之间无法实现良好的界面接触[47].同时,由于正极材料在充放电过程中,会不可避免地发生体积应变,由此产生的界面应力会进一步恶化界面接触,增加界面阻抗.Bucci等[48]的研究表明,如果电解质的弹性模量高于25 GPa,则当电极活性物质的体积变化超过7.5%时即会发生电解质/电极界面的接触失效.此外,固态电池的复合正极中通常会添加固体电解质材料来提供锂离子传输通道.因此,接触问题不仅会出现在正极和固体电解质之间的外部接触界面,还会存在于复合正极内部的活性物质颗粒和电解质颗粒之间的界面,只有同时保证两种界面的紧密接触,才能有效提高电池的循环稳定性.在常温条件下,单纯依靠加压的方式难以实现固体电解质与正极材料之间的良好接触.Yan等[49]采用传统的延流法制备了LLZO-LiFePO4双层薄膜,通过后续高温烧结的方法实现了固体电解质层与正极层的紧密接触.然而,在高温煅烧过程中正极材料中的过渡金属元素会与LLZO固体电解质发生相扩散,生成锂离子绝缘的LaMO3相(M = Ni、Co、Mn)及失锂的La2Zr2O7相,增加界面阻抗.Ohta等[50]使用硼酸锂作为助熔剂,在降低共烧结温度的同时隔绝正极材料(LiCoO2)与LLZO的直接接触,有效抑制了副反应的发生.Han等[51]在LLZO-LiCoO2复合正极中引入Li2.3C0.7B0.3O3作为助熔剂,巧妙地利用其与LLZO-LiCoO2材料表面原位生长的Li2CO3层进行反应,在降低烧结温度的同时在复合正极材料表面构筑具有较高锂离子电导率的Li2+y C1-y B y O3 (y = 0~0.3)中间相[图4(a)所示],显著提升了固态电池的电化学性能.
(a) Li2.3-x C0.7+x B0.3-x O3 solid electrolyte interphase coated on both LLZO and LiCoO2 through the reaction between the Li2.3C0.7B0.3O3 solder and the Li2CO3 layers[51]. (b) Schematic illustration of solid-state battery based on Li2CO3 free LLZO/PEO composite electrolyte[36]. (c) Schematic illustration and corresponding photographs and SEM images of cathode supported composite electrolyte[52]Fig. 4
Ohta等[50]使用硼酸锂作为助熔剂,在降低共烧结温度的同时隔绝正极材料(LiCoO2)与LLZO的直接接触,有效抑制了副反应的发生.Han等[51]在LLZO-LiCoO2复合正极中引入Li2.3C0.7B0.3O3作为助熔剂,巧妙地利用其与LLZO-LiCoO2材料表面原位生长的Li2CO3层进行反应,在降低烧结温度的同时在复合正极材料表面构筑具有较高锂离子电导率的Li2+y C1-y B y O3 (y = 0~0.3)中间相[图4(a)所示],显著提升了固态电池的电化学性能. ...
... [52]Fig. 4
Ohta等[50]使用硼酸锂作为助熔剂,在降低共烧结温度的同时隔绝正极材料(LiCoO2)与LLZO的直接接触,有效抑制了副反应的发生.Han等[51]在LLZO-LiCoO2复合正极中引入Li2.3C0.7B0.3O3作为助熔剂,巧妙地利用其与LLZO-LiCoO2材料表面原位生长的Li2CO3层进行反应,在降低烧结温度的同时在复合正极材料表面构筑具有较高锂离子电导率的Li2+y C1-y B y O3 (y = 0~0.3)中间相[图4(a)所示],显著提升了固态电池的电化学性能. ...
... [55]; (c) Schematic illustration of space-charge layer effect at the interface between sulfide electrolyte and oxide cathode[56]; (d)~(i) space-charge layer observed by in-situ DPC-STEM[57]Fig. 5
(a) First-principles calculation and analysis results of LLZO electrochemical window[56]; (b) Schematic diagram of the improved structure of a solid electrolyte electrochemical window test device[59]Fig. 6
... [60];(b) 固体电解质电化学窗口测试改进装置结构示意图[63](a) First-principles calculation and analysis results of LLZO electrochemical window[56]; (b) Schematic diagram of the improved structure of a solid electrolyte electrochemical window test device[59]Fig. 6
(a) First-principles calculation and analysis results of LLZO electrochemical window[56]; (b) Schematic diagram of the improved structure of a solid electrolyte electrochemical window test device[59]Fig. 6
(a) First-principles calculation and analysis results of LLZO electrochemical window[56]; (b) Schematic diagram of the improved structure of a solid electrolyte electrochemical window test device[59]Fig. 6
... LLZO固体电解质中的锂金属贯穿机制是固态锂电池领域最为重要的研究方向之一.从理论上分析,石榴石型固体电解质具有极高的剪切模量和锂离子迁移数(约为1),使其能够有效抑制锂枝晶的生长.然而,大量研究结果表明,在几乎所有状态下(多晶态、单晶态、高致密度、低致密度等)的石榴石型固体电解质中均观测到了锂枝晶生长及锂金属贯穿现象.Sharafi等[69]通过恒流测试,提出了固体电解质存在临界电流密度(critical current density,CCD),当施加在固态锂电池上的电流密度高于CCD时,锂金属就会贯穿固体电解质,导致电池短路失效.通过总结当前的研究进展,导致LLZO陶瓷电解质被锂金属贯穿的因素主要为固体电解质结构缺陷、界面接触以及界面电荷传输行为.首先,对于一般的LLZO固体电解质制备工艺,不可避免地会导致表面及内部出现结构缺陷.即使通过热压的方法获得致密度高于99.6%的LLZO陶瓷片,其内部的晶界、晶格缺陷、气孔以及表面的划痕仍然难以彻底消除.在锂金属沉积过程中,结构缺陷处的成核势垒降低并会引起电场集中,造成锂金属的优先沉积.Kim等[70]利用原位光学显微镜对LLZO表面的金属锂沉积过程进行观察,结果显示,即使在较低的电流密度(0.1 mA/cm2)下,金属锂也会优先沉积在LLZO的表面缺陷处造成应力集中,随着沉积时间的增加,孔洞形成并最终造成电池短路失效[图7(a)].此外,氧化物固体电解质在接触空气之后会在表面形成表面能较高的碳酸锂(Li2CO3)层,该层的存在导致固体电解质与锂金属之间的界面接触变差[图7(b)],不均匀的界面接触会导致不均匀的锂离子传导及局域电流密度集中,使锂金属在固体电解质/负极界面处集中沉积[71].针对锂金属与Li2CO3层浸润性差的问题,研究者们提出利用化学腐蚀、高温处理、机械打磨等方法去除LLZO表面的碳酸锂层,从而改善其与锂金属之间的界面接触,降低电池的界面阻抗并提升临界电流密度.然而上述方法的使用会导致LLZO陶瓷电解质的表面粗糙度增加,表面缺陷增多,不利于锂金属在界面处的均匀沉积.近年来,有关利用亲锂中间层修饰LLZO固体电解质/锂金属界面以改善两者之间界面接触的研究工作被广泛报道.Murugan等[72]利用Au-Li合金层来改善锂金属在LLZO固体电解质表面的浸润性,改性后的固态锂电池显示出较小的界面阻抗和室温下较为稳定的循环性[图7(c)]. ...
3
... LLZO固体电解质中的锂金属贯穿机制是固态锂电池领域最为重要的研究方向之一.从理论上分析,石榴石型固体电解质具有极高的剪切模量和锂离子迁移数(约为1),使其能够有效抑制锂枝晶的生长.然而,大量研究结果表明,在几乎所有状态下(多晶态、单晶态、高致密度、低致密度等)的石榴石型固体电解质中均观测到了锂枝晶生长及锂金属贯穿现象.Sharafi等[69]通过恒流测试,提出了固体电解质存在临界电流密度(critical current density,CCD),当施加在固态锂电池上的电流密度高于CCD时,锂金属就会贯穿固体电解质,导致电池短路失效.通过总结当前的研究进展,导致LLZO陶瓷电解质被锂金属贯穿的因素主要为固体电解质结构缺陷、界面接触以及界面电荷传输行为.首先,对于一般的LLZO固体电解质制备工艺,不可避免地会导致表面及内部出现结构缺陷.即使通过热压的方法获得致密度高于99.6%的LLZO陶瓷片,其内部的晶界、晶格缺陷、气孔以及表面的划痕仍然难以彻底消除.在锂金属沉积过程中,结构缺陷处的成核势垒降低并会引起电场集中,造成锂金属的优先沉积.Kim等[70]利用原位光学显微镜对LLZO表面的金属锂沉积过程进行观察,结果显示,即使在较低的电流密度(0.1 mA/cm2)下,金属锂也会优先沉积在LLZO的表面缺陷处造成应力集中,随着沉积时间的增加,孔洞形成并最终造成电池短路失效[图7(a)].此外,氧化物固体电解质在接触空气之后会在表面形成表面能较高的碳酸锂(Li2CO3)层,该层的存在导致固体电解质与锂金属之间的界面接触变差[图7(b)],不均匀的界面接触会导致不均匀的锂离子传导及局域电流密度集中,使锂金属在固体电解质/负极界面处集中沉积[71].针对锂金属与Li2CO3层浸润性差的问题,研究者们提出利用化学腐蚀、高温处理、机械打磨等方法去除LLZO表面的碳酸锂层,从而改善其与锂金属之间的界面接触,降低电池的界面阻抗并提升临界电流密度.然而上述方法的使用会导致LLZO陶瓷电解质的表面粗糙度增加,表面缺陷增多,不利于锂金属在界面处的均匀沉积.近年来,有关利用亲锂中间层修饰LLZO固体电解质/锂金属界面以改善两者之间界面接触的研究工作被广泛报道.Murugan等[72]利用Au-Li合金层来改善锂金属在LLZO固体电解质表面的浸润性,改性后的固态锂电池显示出较小的界面阻抗和室温下较为稳定的循环性[图7(c)]. ...
... [70];(b) 表面Li2CO3 层对LLZO固体电解质亲锂性的影响[71];(c) 利用Au-Li合金层改善锂金属在LLZO固体电解质表面的浸润性[72];(d) 利用中子辐射技术对固体电解质中的锂沉积电化学过程进行原位表征[73];(e) 固体电解质中锂金属贯穿现象的机理图[74](a) Schematic diagram of Li deposition behavior on the surface of LLZO solid electrolyte with defects[70]; (b) Effect of Li2CO3 Layer on the lithiophilicity of LLZO Solid Electrolyte[71]; (c) Using Au-Li alloy layer to improve the wettability of lithium metal on the surface of LLZO solid electrolyte[72]; (d) In-situ characterization of the electrochemical process of lithium deposition in solid electrolytes using neutron radiation technology[73]; (e) Mechanism diagram of lithium metal penetration behavior in solid electrolyte[74]Fig. 7
... [70]; (b) Effect of Li2CO3 Layer on the lithiophilicity of LLZO Solid Electrolyte[71]; (c) Using Au-Li alloy layer to improve the wettability of lithium metal on the surface of LLZO solid electrolyte[72]; (d) In-situ characterization of the electrochemical process of lithium deposition in solid electrolytes using neutron radiation technology[73]; (e) Mechanism diagram of lithium metal penetration behavior in solid electrolyte[74]Fig. 7
... LLZO固体电解质中的锂金属贯穿机制是固态锂电池领域最为重要的研究方向之一.从理论上分析,石榴石型固体电解质具有极高的剪切模量和锂离子迁移数(约为1),使其能够有效抑制锂枝晶的生长.然而,大量研究结果表明,在几乎所有状态下(多晶态、单晶态、高致密度、低致密度等)的石榴石型固体电解质中均观测到了锂枝晶生长及锂金属贯穿现象.Sharafi等[69]通过恒流测试,提出了固体电解质存在临界电流密度(critical current density,CCD),当施加在固态锂电池上的电流密度高于CCD时,锂金属就会贯穿固体电解质,导致电池短路失效.通过总结当前的研究进展,导致LLZO陶瓷电解质被锂金属贯穿的因素主要为固体电解质结构缺陷、界面接触以及界面电荷传输行为.首先,对于一般的LLZO固体电解质制备工艺,不可避免地会导致表面及内部出现结构缺陷.即使通过热压的方法获得致密度高于99.6%的LLZO陶瓷片,其内部的晶界、晶格缺陷、气孔以及表面的划痕仍然难以彻底消除.在锂金属沉积过程中,结构缺陷处的成核势垒降低并会引起电场集中,造成锂金属的优先沉积.Kim等[70]利用原位光学显微镜对LLZO表面的金属锂沉积过程进行观察,结果显示,即使在较低的电流密度(0.1 mA/cm2)下,金属锂也会优先沉积在LLZO的表面缺陷处造成应力集中,随着沉积时间的增加,孔洞形成并最终造成电池短路失效[图7(a)].此外,氧化物固体电解质在接触空气之后会在表面形成表面能较高的碳酸锂(Li2CO3)层,该层的存在导致固体电解质与锂金属之间的界面接触变差[图7(b)],不均匀的界面接触会导致不均匀的锂离子传导及局域电流密度集中,使锂金属在固体电解质/负极界面处集中沉积[71].针对锂金属与Li2CO3层浸润性差的问题,研究者们提出利用化学腐蚀、高温处理、机械打磨等方法去除LLZO表面的碳酸锂层,从而改善其与锂金属之间的界面接触,降低电池的界面阻抗并提升临界电流密度.然而上述方法的使用会导致LLZO陶瓷电解质的表面粗糙度增加,表面缺陷增多,不利于锂金属在界面处的均匀沉积.近年来,有关利用亲锂中间层修饰LLZO固体电解质/锂金属界面以改善两者之间界面接触的研究工作被广泛报道.Murugan等[72]利用Au-Li合金层来改善锂金属在LLZO固体电解质表面的浸润性,改性后的固态锂电池显示出较小的界面阻抗和室温下较为稳定的循环性[图7(c)]. ...
